348

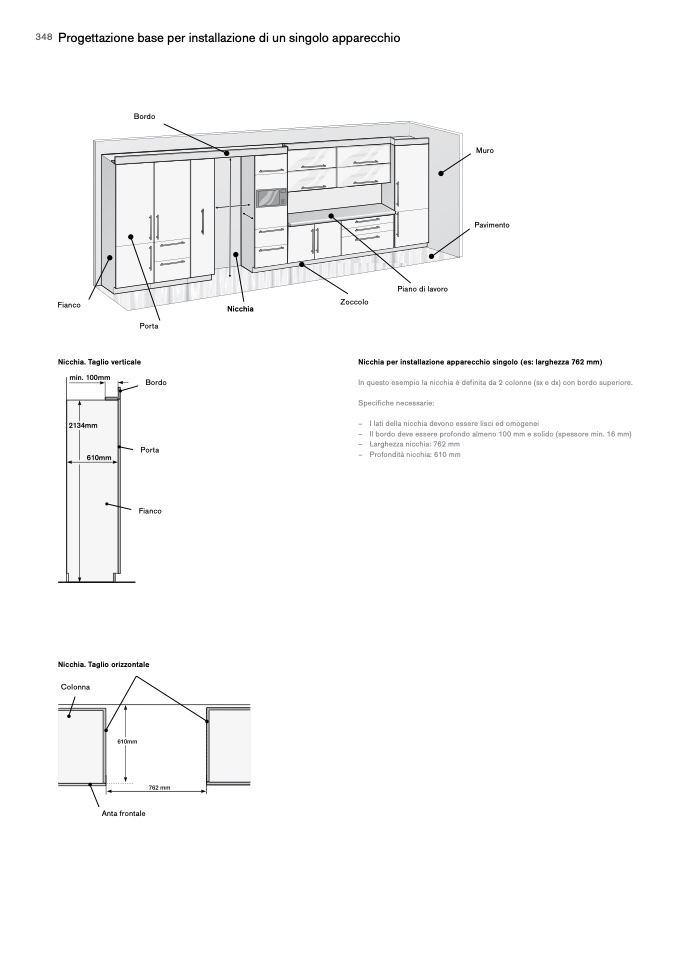

Progettazionebaseperinstallazionediunsingoloapparecchio

Fianco

Nicchia

Zoccolo

Nicchia. Taglio verticale

Bordo

Nicchia per installazione apparecchio singolo (es: larghezza 762 mm)

In questo esempio la nicchia è definita da 2 colonne (sx e dx) con bordo superiore.

Specifiche necessarie:

– I lati della nicchia devono essere lisci ed omogenei

– Il bordo deve essere profondo almeno 100 mm e solido (spessore min. 16 mm)

– Larghezza nicchia: 762 mm

– Profondità nicchia: 610 mm

Nicchia. Taglio orizzontale

Colonna

Anta frontale

Bordo

Porta

Porta

Fianco

Piano di lavoro

Muro

Pavimento
