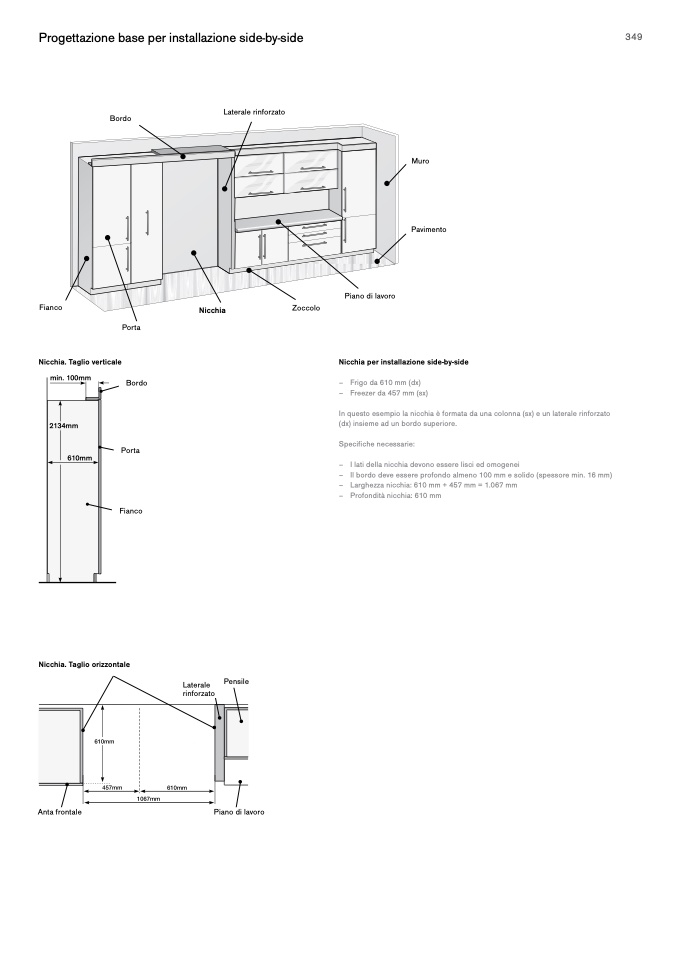

Progettazione base per installazione side-by-side

349

Bordo

Laterale rinforzato

Muro

Pavimento

Fianco

Nicchia

Zoccolo

Nicchia. Taglio verticale

Porta

Bordo

Nicchia per installazione side-by-side

– Frigo da 610 mm (dx)

– Freezer da 457 mm (sx)

In questo esempio la nicchia è formata da una colonna (sx) e un laterale rinforzato

(dx) insieme ad un bordo superiore.

Specifiche necessarie:

– I lati della nicchia devono essere lisci ed omogenei

– Il bordo deve essere profondo almeno 100 mm e solido (spessore min. 16 mm)

– Larghezza nicchia: 610 mm + 457 mm = 1.067 mm

– Profondità nicchia: 610 mm

Piano di lavoro

Porta

Fianco

Nicchia. Taglio orizzontale

Anta frontale

Pensile

rinforzato

Piano di lavoro

Laterale
