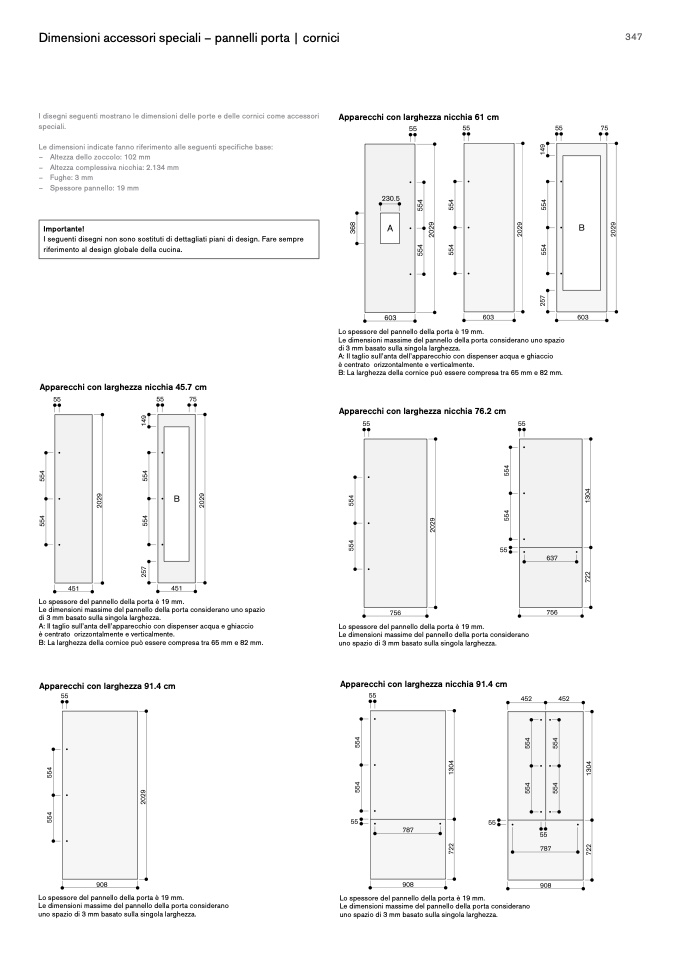

Dimensioni accessori speciali – pannelli porta | cornici
347
I disegni seguenti mostrano le dimensioni delle porte e delle cornici come accessori
speciali.
Le dimensioni indicate fanno riferimento alle seguenti specifiche base:
Apparecchi con larghezza nicchia 61 cm
–
–
–
–
Altezza dello zoccolo: 102 mm
Altezza complessiva nicchia: 2.134 mm
Fughe: 3 mm
Spessore pannello: 19 mm
Importante!
I seguenti disegni non sono sostituti di dettagliati piani di design. Fare sempre
riferimento al design globale della cucina.
Apparecchi con larghezza nicchia 45.7 cm
Lo spessore del pannello della porta è 19 mm.
Le dimensioni massime del pannello della porta considerano uno spazio
di 3 mm basato sulla singola larghezza.
A: Il taglio sull’anta dell’apparecchio con dispenser acqua e ghiaccio
è centrato orizzontalmente e verticalmente.
B: La larghezza della cornice può essere compresa tra 65 mm e 82 mm.
Apparecchi con larghezza nicchia 76.2 cm
Lo spessore del pannello della porta è 19 mm.
Le dimensioni massime del pannello della porta considerano uno spazio
di 3 mm basato sulla singola larghezza.
A: Il taglio sull’anta dell’apparecchio con dispenser acqua e ghiaccio
è centrato orizzontalmente e verticalmente.
B: La larghezza della cornice può essere compresa tra 65 mm e 82 mm.
Apparecchi con larghezza 91.4 cm
Lo spessore del pannello della porta è 19 mm.
Le dimensioni massime del pannello della porta considerano
uno spazio di 3 mm basato sulla singola larghezza.
Apparecchi con larghezza nicchia 91.4 cm
Lo spessore del pannello della porta è 19 mm.
Le dimensioni massime del pannello della porta considerano
uno spazio di 3 mm basato sulla singola larghezza.
Lo spessore del pannello della porta è 19 mm.
Le dimensioni massime del pannello della porta considerano
uno spazio di 3 mm basato sulla singola larghezza.
