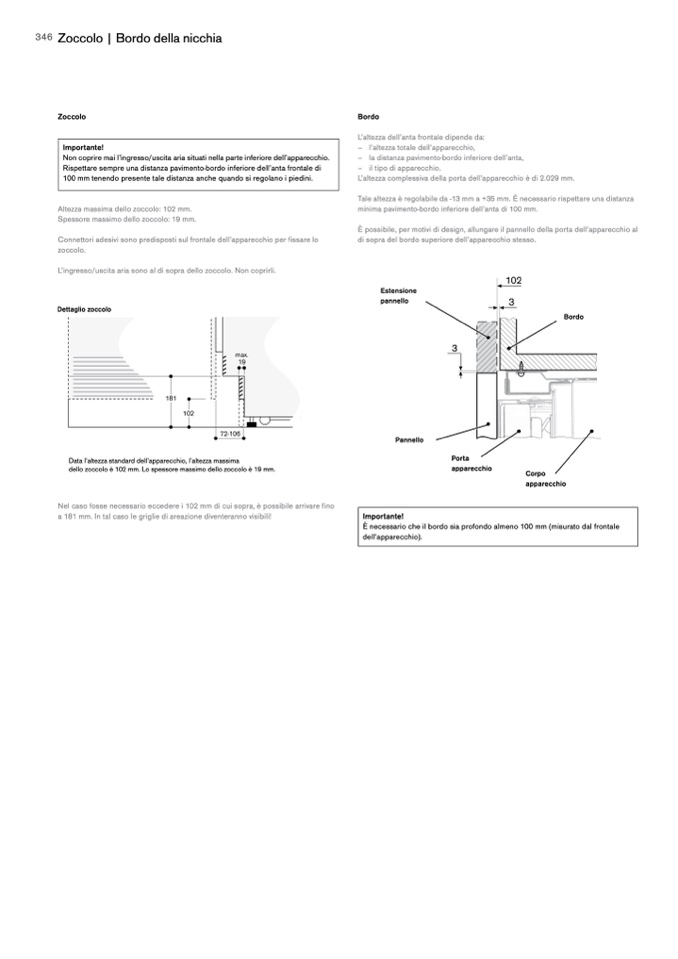

Zoccolo|Bordodellanicchia
Zoccolo
Altezza massima dello zoccolo: 102 mm.
Spessore massimo dello zoccolo: 19 mm.
Connettori adesivi sono predisposti sul frontale dell’apparecchio per fissare lo
zoccolo.
L’ingresso/uscita aria sono al di sopra dello zoccolo. Non coprirli.
Dettaglio zoccolo
Bordo
L’altezza dell’anta frontale dipende da:
– l’altezza totale dell’apparecchio,
– la distanza pavimento-bordo inferiore dell’anta,
– il tipo di apparecchio.
L’altezza complessiva della porta dell’apparecchio è di 2.029 mm.
Tale altezza è regolabile da -13 mm a +35 mm. È necessario rispettare una distanza
minima pavimento-bordo inferiore dell’anta di 100 mm.
È possibile, per motivi di design, allungare il pannello della porta dell’apparecchio al
di sopra del bordo superiore dell’apparecchio stesso.
Importante!
Non coprire mai l’ingresso/uscita aria situati nella parte inferiore dell’apparecchio.
Rispettare sempre una distanza pavimento-bordo inferiore dell’anta frontale di
100 mm tenendo presente tale distanza anche quando si regolano i piedini.
Estensione
pannello
Pannello
Bordo
Data l’altezza standard dell’apparecchio, l’altezza massima
dello zoccolo è 102 mm. Lo spessore massimo dello zoccolo è 19 mm.
Nel caso fosse necessario eccedere i 102 mm di cui sopra, è possibile arrivare fino
a 181 mm. In tal caso le griglie di areazione diventeranno visibili!
Porta
apparecchio
Corpo
apparecchio
Importante!
È necessario che il bordo sia profondo almeno 100 mm (misurato dal frontale
dell’apparecchio).
