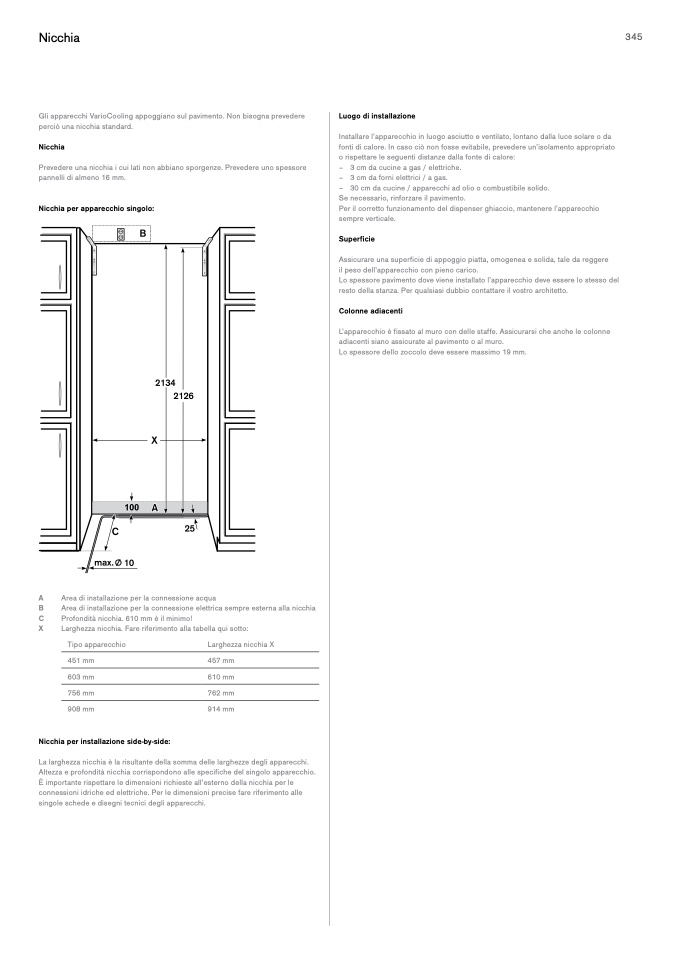

Nicchia
345
Gli apparecchi VarioCooling appoggiano sul pavimento. Non bisogna prevedere
perciò una nicchia standard.
Nicchia
Prevedere una nicchia i cui lati non abbiano sporgenze. Prevedere uno spessore
pannelli di almeno 16 mm.
Nicchia per apparecchio singolo:
Luogo di installazione
Installare l’apparecchio in luogo asciutto e ventilato, lontano dalla luce solare o da
fonti di calore. In caso ciò non fosse evitabile, prevedere un’isolamento appropriato
o rispettare le seguenti distanze dalla fonte di calore:
– 3 cm da cucine a gas / elettriche.
– 3 cm da forni elettrici / a gas.
– 30 cm da cucine / apparecchi ad olio o combustibile solido.
Se necessario, rinforzare il pavimento.
Per il corretto funzionamento del dispenser ghiaccio, mantenere l’apparecchio
sempre verticale.
Superficie
Assicurare una superficie di appoggio piatta, omogenea e solida, tale da reggere
il peso dell’apparecchio con pieno carico.
Lo spessore pavimento dove viene installato l’apparecchio deve essere lo stesso del
resto della stanza. Per qualsiasi dubbio contattare il vostro architetto.
Colonne adiacenti
L’apparecchio è fissato al muro con delle staffe. Assicurarsi che anche le colonne
adiacenti siano assicurate al pavimento o al muro.
Lo spessore dello zoccolo deve essere massimo 19 mm.
A
Area di installazione per la connessione acqua
B
Area di installazione per la connessione elettrica sempre esterna alla nicchia
C
Profondità nicchia. 610 mm è il minimo!
X
Larghezza nicchia. Fare riferimento alla tabella qui sotto:
Tipo apparecchio
451 mm
603 mm
756 mm
908 mm
Nicchia per installazione side-by-side:
Larghezza nicchia X
457 mm
610 mm
762 mm
914 mm
La larghezza nicchia è la risultante della somma delle larghezze degli apparecchi.
Altezza e profondità nicchia corrispondono alle specifiche del singolo apparecchio.
È importante rispettare le dimensioni richieste all’esterno della nicchia per le
connessioni idriche ed elettriche. Per le dimensioni precise fare riferimento alle
singole schede e disegni tecnici degli apparecchi.
