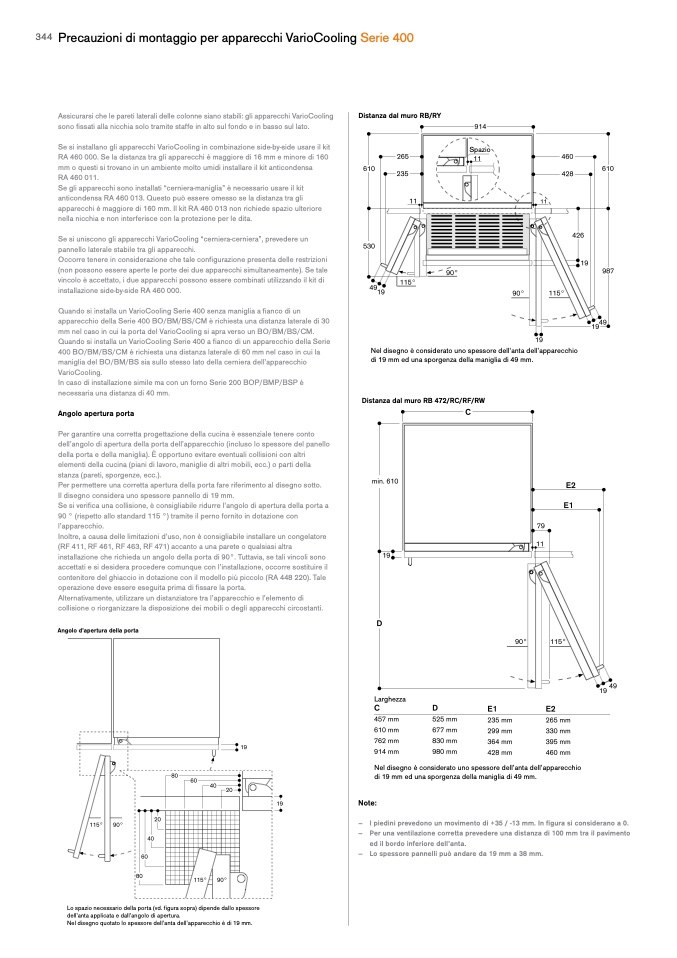

PrecauzionidimontaggioperapparecchiVarioCoolingSerie400
Assicurarsi che le pareti laterali delle colonne siano stabili: gli apparecchi VarioCooling
sono fissati alla nicchia solo tramite staffe in alto sul fondo e in basso sul lato.
Se si installano gli apparecchi VarioCooling in combinazione side-by-side usare il kit
RA 460 000. Se la distanza tra gli apparecchi è maggiore di 16 mm e minore di 160
mm o questi si trovano in un ambiente molto umidi installare il kit anticondensa
RA 460 011.
Se gli apparecchi sono installati “cerniera-maniglia” è necessario usare il kit
anticondensa RA 460 013. Questo può essere omesso se la distanza tra gli
apparecchi è maggiore di 160 mm. Il kit RA 460 013 non richiede spazio ulteriore
nella nicchia e non interferisce con la protezione per le dita.
Se si uniscono gli apparecchi VarioCooling “cerniera-cerniera”, prevedere un
pannello laterale stabile tra gli apparecchi.
Occorre tenere in considerazione che tale configurazione presenta delle restrizioni
(non possono essere aperte le porte dei due apparecchi simultaneamente). Se tale
vincolo è accettato, i due apparecchi possono essere combinati utilizzando il kit di
installazione side-by-side RA 460 000.
Quando si installa un VarioCooling Serie 400 senza maniglia a fianco di un
apparecchio della Serie 400 BO/BM/BS/CM è richiesta una distanza laterale di 30
mm nel caso in cui la porta del VarioCooling si apra verso un BO/BM/BS/CM.
Quando si installa un VarioCooling Serie 400 a fianco di un apparecchio della Serie
400 BO/BM/BS/CM è richiesta una distanza laterale di 60 mm nel caso in cui la
maniglia del BO/BM/BS sia sullo stesso lato della cerniera dell’apparecchio
VarioCooling.
In caso di installazione simile ma con un forno Serie 200 BOP/BMP/BSP è
necessaria una distanza di 40 mm.
Angolo apertura porta
Per garantire una corretta progettazione della cucina
è essenziale tenere conto
dell’angolo di apertura della porta dell’apparecchio (incluso lo spessore del panello
della porta e della maniglia). È opportuno evitare eventuali collisioni con altri
elementi della cucina (piani di lavoro, maniglie di altri mobili, ecc.) o parti della
stanza (pareti, sporgenze, ecc.).
Per permettere una corretta apertura della porta fare riferimento al disegno sotto.
Il disegno considera uno spessore pannello di 19 mm.
Se si verifica una collisione, è consigliabile ridurre l’angolo di apertura della porta a
90 ° (rispetto allo standard 115 °) tramite il perno fornito in dotazione con
l’apparecchio.
Inoltre, a causa delle limitazioni d’uso, non è consigliabile installare un congelatore
(RF 411, RF 461, RF 463, RF 471) accanto a una parete o qualsiasi altra
installazione che richieda un angolo della porta di 90°. Tuttavia, se tali vincoli sono
accettati e si desidera procedere comunque con l’installazione, occorre sostituire il
contenitore del ghiaccio in dotazione con il modello più piccolo (RA 448 220). Tale
operazione deve essere eseguita prima di fissare la porta.
Alternativamente, utilizzare un distanziatore tra l’apparecchio e l’elemento di
collisione o riorganizzare la disposizione dei mobili o degli apparecchi circostanti.
Angolo d’apertura della porta
Distanza dal muro RB/RY
Spazio
Nel disegno è considerato uno spessore dell’anta dell’apparecchio
di 19 mm ed una sporgenza della maniglia di 49 mm.
Distanza dal muro RB 472/RC/RF/RW
Larghezza
Nel disegno è considerato uno spessore dell’anta dell’apparecchio
di 19 mm ed una sporgenza della maniglia di 49 mm.
Note:
– I piedini prevedono un movimento di +35 / -13 mm. In figura si considerano a 0.
– Per una ventilazione corretta prevedere una distanza di 100 mm tra il pavimento
ed il bordo inferiore dell’anta.
– Lo spessore pannelli può andare da 19 mm a 38 mm.
Lo spazio necessario della porta (vd. figura sopra) dipende dallo spessore
dell’anta applicata e dall’angolo di apertura.
Nel disegno quotato lo spessore dell’anta dell’apparecchio è di 19 mm.
