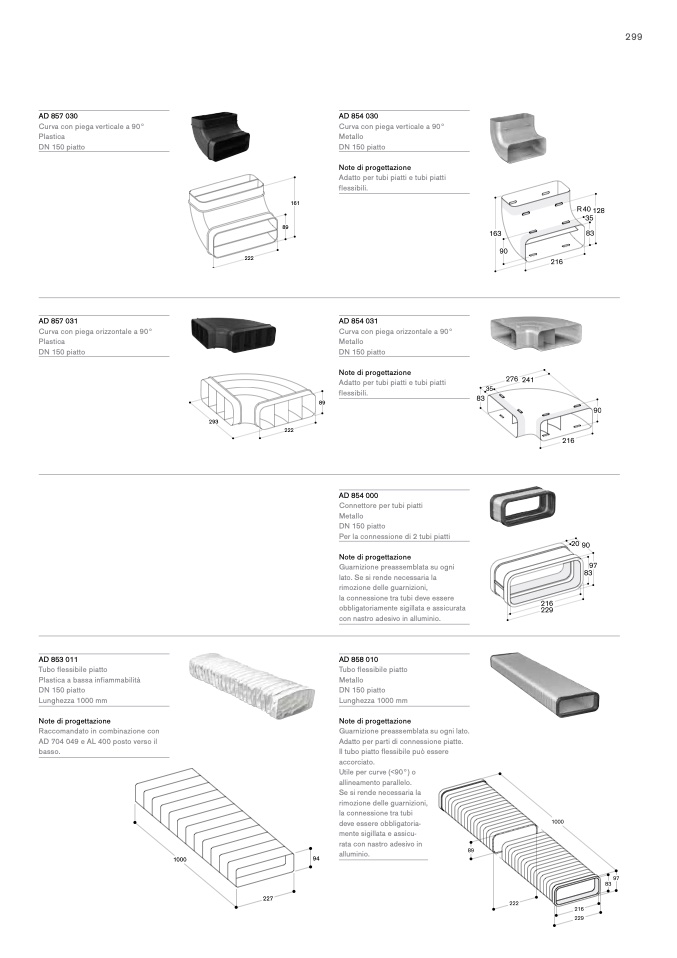

AD 857 030

Curva con piega verticale a 90°

Plastica

DN 150 piatto

AD 854 030

Curva con piega verticale a 90°

Metallo

DN 150 piatto

Note di progettazione

Adatto per tubi piatti e tubi piatti

flessibili.

AD 854 031

Curva con piega orizzontale a 90°

Metallo

DN 150 piatto

Note di progettazione

Adatto per tubi piatti e tubi piatti

flessibili.

89

161

89

222

AD 857 031

Curva con piega orizzontale a 90°

Plastica

DN 150 piatto

293

222

AD 853 011

Tubo flessibile piatto

Plastica a bassa infiammabilità

DN 150 piatto

Lunghezza 1000 mm

Note di progettazione

Raccomandato in combinazione con

AD 704 049 e AL 400 posto verso il

basso.

1000

94

AD 854 000

Connettore per tubi piatti

Metallo

DN 150 piatto

Per la connessione di 2 tubi piatti

Note di progettazione

Guarnizione preassemblata su ogni

lato. Se si rende necessaria la

rimozione delle guarnizioni,

la connessione tra tubi deve essere

obbligatoriamente sigillata e assicurata

con nastro adesivo in alluminio.

AD 858 010

Tubo flessibile piatto

Metallo

DN 150 piatto

Lunghezza 1000 mm

Note di progettazione

Guarnizione preassemblata su ogni lato.

Adatto per parti di connessione piatte.

Il tubo piatto flessibile può essere

accorciato.

Utile per curve (<90°) o

allineamento parallelo.

Se si rende necessaria la

rimozione delle guarnizioni,

la connessione tra tubi

deve essere obbligatoria-

mente sigillata e assicu-

rata con nastro adesivo in

alluminio.

227
