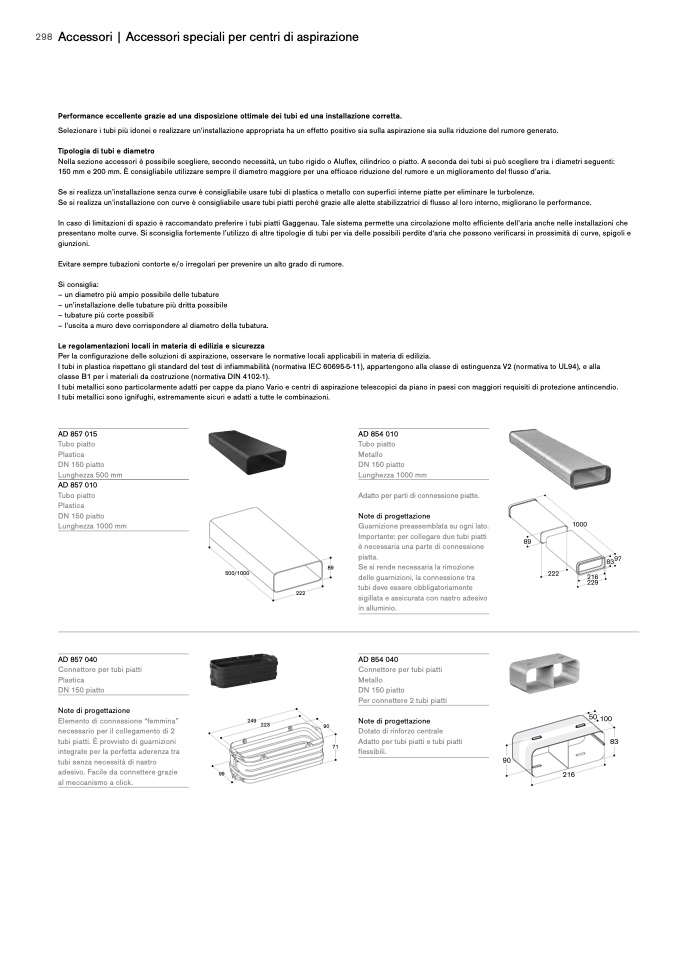

Accessori|Accessorispecialipercentridiaspirazione

Performance eccellente grazie ad una disposizione ottimale dei tubi ed una installazione corretta.

Selezionare i tubi più idonei e realizzare un’installazione appropriata ha un effetto positivo sia sulla aspirazione sia sulla riduzione del rumore generato.

Tipologia di tubi e diametro

Nella sezione accessori è possibile scegliere, secondo necessità, un tubo rigido o Aluflex, cilindrico o piatto. A seconda dei tubi si può scegliere tra i diametri seguenti:

150 mm e 200 mm. È consigliabile utilizzare sempre il diametro maggiore per una efficace riduzione del rumore e un miglioramento del flusso d’aria.

Se si realizza un’installazione senza curve è consigliabile usare tubi di plastica o metallo con superfici interne piatte per eliminare le turbolenze.

Se si realizza un’installazione con curve è consigliabile usare tubi piatti perché grazie alle alette stabilizzatrici di flusso al loro interno, migliorano le performance.

In caso di limitazioni di spazio è raccomandato preferire i tubi piatti Gaggenau. Tale sistema permette una circolazione molto efficiente dell’aria anche nelle installazioni che

presentano molte curve. Si sconsiglia fortemente l’utilizzo di altre tipologie di tubi per via delle possibili perdite d‘aria che possono verificarsi in prossimità di curve, spigoli e

giunzioni.

Evitare sempre tubazioni contorte e/o irregolari per prevenire un alto grado di rumore.

Si consiglia:

– un diametro più ampio possibile delle tubature

– un’installazione delle tubature più dritta possibile

– tubature più corte possibili

– l’uscita a muro deve corrispondere al diametro della tubatura.

Le regolamentazioni locali in materia di edilizia e sicurezza

Per la configurazione delle soluzioni di aspirazione, osservare le normative locali applicabili in materia di edilizia.

I tubi in plastica rispettano gli standard del test di infiammabilità (normativa IEC 60695-5-11), appartengono alla classe di estinguenza V2 (normativa to UL94), e alla

classe B1 per i materiali da costruzione (normativa DIN 4102-1).

I tubi metallici sono particolarmente adatti per cappe da piano Vario e centri di aspirazione telescopici da piano in paesi con maggiori requisiti di protezione antincendio.

I tubi metallici sono ignifughi, estremamente sicuri e adatti a tutte le combinazioni.

AD 857 015

Tubo piatto

Plastica

DN 150 piatto

Lunghezza 500 mm

AD 857 010

Tubo piatto

Plastica

DN 150 piatto

Lunghezza 1000 mm

AD 857 040

Connettore per tubi piatti

Plastica

DN 150 piatto

Note di progettazione

Elemento di connessione “femmina”

necessario per il collegamento di 2

tubi piatti. È provvisto di guarnizioni

integrate per la perfetta aderenza tra

tubi senza necessità di nastro

adesivo. Facile da connettere grazie

al meccanismo a click.

500/1000

89

AD 854 010

Tubo piatto

Metallo

DN 150 piatto

Lunghezza 1000 mm

Adatto per parti di connessione piatte.

Note di progettazione

Guarnizione preassemblata su ogni lato.

Importante: per collegare due tubi piatti

è necessaria una parte di connessione

piatta.

Se si rende necessaria la rimozione

delle guarnizioni, la connessione tra

tubi deve essere obbligatoriamente

sigillata e assicurata con nastro adesivo

in alluminio.

AD 854 040

Connettore per tubi piatti

Metallo

DN 150 piatto

Per connettere 2 tubi piatti

Note di progettazione

Dotato di rinforzo centrale

Adatto per tubi piatti e tubi piatti

flessibili.

249

222

223

90

71

99
