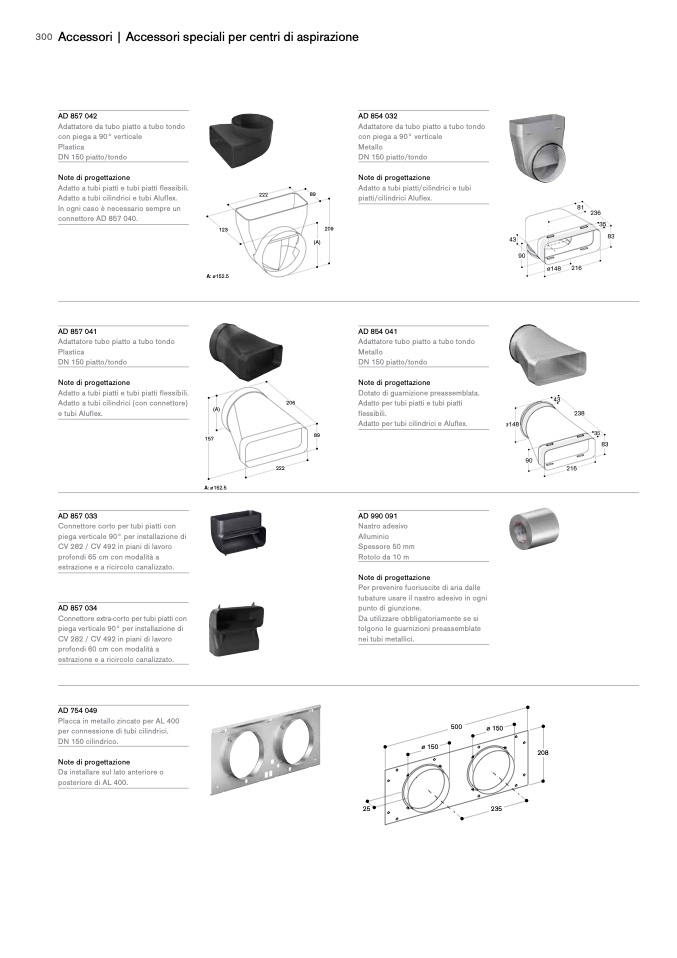

Accessori|Accessorispecialipercentridiaspirazione

AD 857 042

Adattatore da tubo piatto a tubo tondo

con piega a 90° verticale

Plastica

DN 150 piatto/tondo

Note di progettazione

Adatto a tubi piatti e tubi piatti flessibili.

Adatto a tubi cilindrici e tubi Aluflex.

In ogni caso è necessario sempre un

connettore AD 857 040.

AD 857 041

Adattatore tubo piatto a tubo tondo

Plastica

DN 150 piatto/tondo

Note di progettazione

Adatto a tubi piatti e tubi piatti flessibili.

Adatto a tubi cilindrici (con connettore)

e tubi Aluflex.

AD 857 033

Connettore corto per tubi piatti con

piega verticale 90° per installazione di

CV 282 / CV 492 in piani di lavoro

profondi 65 cm con modalità a

estrazione e a ricircolo canalizzato.

AD 857 034

Connettore extra-corto per tubi piatti con

piega verticale 90° per installazione di

CV 282 / CV 492 in piani di lavoro

profondi 60 cm con modalità a

estrazione e a ricircolo canalizzato.

AD 754 049

Placca in metallo zincato per AL 400

per connessione di tubi cilindrici.

DN 150 cilindrico.

Note di progettazione

Da installare sul lato anteriore o

posteriore di AL 400.

222

89

(A)

AD 854 032

Adattatore da tubo piatto a tubo tondo

con piega a 90° verticale

Metallo

DN 150 piatto/tondo

Note di progettazione

Adatto a tubi piatti/cilindrici e tubi

piatti/cilindrici Aluflex.

AD 854 041

Adattatore tubo piatto a tubo tondo

Metallo

DN 150 piatto/tondo

Note di progettazione

Dotato di guarnizione preassemblata.

Adatto per tubi piatti e tubi piatti

flessibili.

Adatto per tubi cilindrici e Aluflex.

AD 990 091

Nastro adesivo

Alluminio

Spessore 50 mm

Rotolo da 10 m

Note di progettazione

Per prevenire fuoriuscite di aria dalle

tubature usare il nastro adesivo in ogni

punto di giunzione.

Da utilizzare obbligatoriamente se si

tolgono le guarnizioni preassemblate

nei tubi metallici.

123

A: ø152.5

(A)

157

A: ø152.5

209

206

89

222

500

ø 150

ø 150

208

235

25

Measurements in mm
