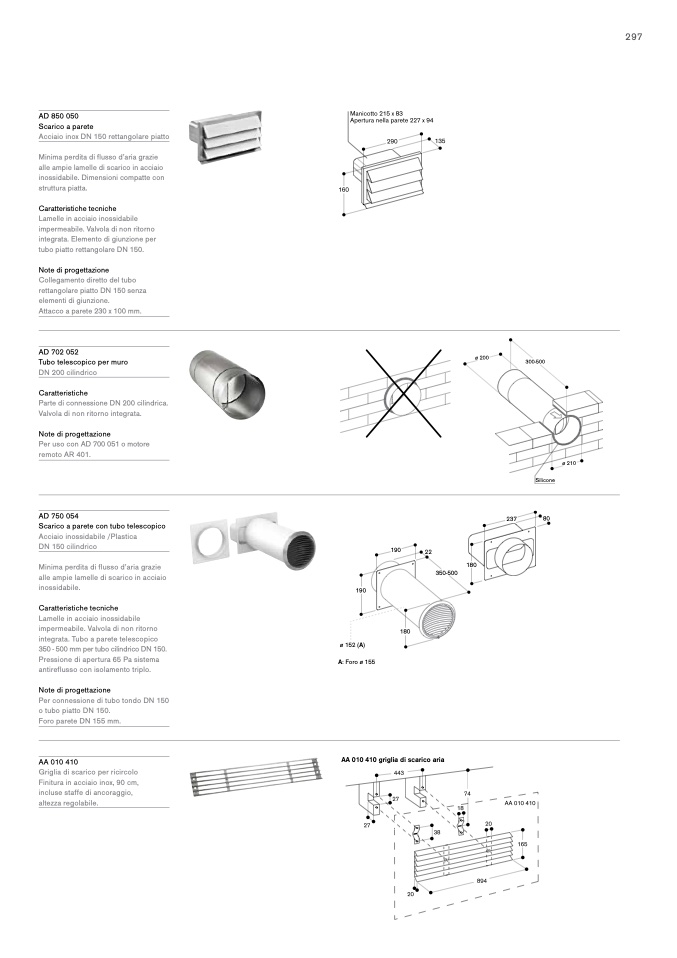

AD 850 050

Scarico a parete

Acciaio inox DN 150 rettangolare piatto

Minima perdita di flusso d’aria grazie

alle ampie lamelle di scarico in acciaio

inossidabile. Dimensioni compatte con

struttura piatta.

Caratteristiche tecniche

Lamelle in acciaio inossidabile

impermeabile. Valvola di non ritorno

integrata. Elemento di giunzione per

tubo piatto rettangolare DN 150.

Note di progettazione

Collegamento diretto del tubo

rettangolare piatto DN 150 senza

elementi di giunzione.

Attacco a parete 230 x 100 mm.

AD 702 052

Tubo telescopico per muro

DN 200 cilindrico

Caratteristiche

Parte di connessione DN 200 cilindrica.

Valvola di non ritorno integrata.

Note di progettazione

Per uso con AD 700 051 o motore

remoto AR 401.

AD 750 054

Scarico a parete con tubo telescopico

Acciaio inossidabile /Plastica

DN 150 cilindrico

Minima perdita di flusso d’aria grazie

alle ampie lamelle di scarico in acciaio

inossidabile.

Caratteristiche tecniche

Lamelle in acciaio inossidabile

impermeabile. Valvola di non ritorno

integrata. Tubo a parete telescopico

350 - 500 mm per tubo cilindrico DN 150.

Pressione di apertura 65 Pa sistema

antireflusso con isolamento triplo.

Note di progettazione

Per connessione di tubo tondo DN 150

o tubo piatto DN 150.

Foro parete DN 155 mm.

AA 010 410

Griglia di scarico per ricircolo

Finitura in acciaio inox, 90 cm,

incluse staffe di ancoraggio,

altezza regolabile.

ø 200

300-500

ø 210

Silicone

237

80

297

190

180

22

180

350-500

190

ø 152 (A)

A: Foro ø 155

AA 010 410 griglia di scarico aria
