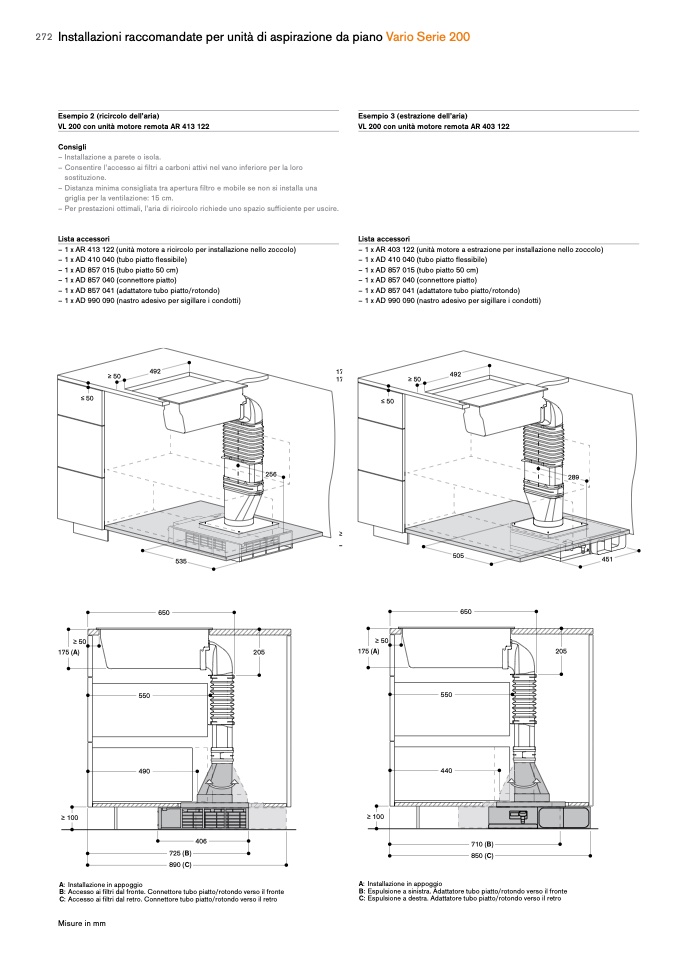

InstallazioniraccomandateperunitàdiaspirazionedapianoVarioSerie200

Esempio 2 (ricircolo dell’aria)

VL 200 con unità motore remota AR 413 122

Consigli

– Installazione a parete o isola.

– Consentire l’accesso ai filtri a carboni attivi nel vano inferiore per la loro

sostituzione.

– Distanza minima consigliata tra apertura filtro e mobile se non si installa una

griglia per la ventilazione: 15 cm.

– Per prestazioni ottimali, l’aria di ricircolo richiede uno spazio sufficiente per uscire.

Lista accessori

– 1 x AR 413 122 (unità motore a ricircolo per installazione nello zoccolo)

– 1 x AD 410 040 (tubo piatto flessibile)

– 1 x AD 857 015 (tubo piatto 50 cm)

– 1 x AD 857 040 (connettore piatto)

Esempio 3 (estrazione dell’aria)

VL 200 con unità motore remota AR 403 122

Lista accessori

– 1 x AR 403 122 (unità motore a estrazione per installazione nello zoccolo)

– 1 x AD 410 040 (tubo piatto flessibile)

– 1 x AD 857 015 (tubo piatto 50 cm)

– 1 x AD 857 040 (connettore piatto)

– 1 x AD 857 041 (adattatore tubo piatto/rotondo)

– 1 x AD 990 090 (nastro adesivo per sigillare i condotti)

– 1 x AD 857 041 (adattatore tubo piatto/rotondo)

– 1 x AD 990 090 (nastro adesivo per sigillare i condotti)

650

≥ 50

175 (A)

D: Accesso ai filtri dal retro. Connettore tubo piatto/rotondo verso il retro

≥ 50

≥ 100

≥ 100

≥ 50

≤ 50

492

≥ 50

175 (A)

≥ 50

≤ 50

550

492

205

550

490

550

440

650

D: Espulsione a destra. Connettore6t5u0bo piatto/rotondo verso il retro

C: Accesso ai filtri dal fronte. Connettore tubo piatto/rotondo verso il fronte

535

505 406

725 (C)

451

406

725 (B)

710 (B)

850 (C)

890 (C)

B: Accesso ai filtri dal fronte. Connettore tubo piatto/rotondo verso il fronte

A: Installazione in appoggio

B: Espulsione a sinistra. Adattatore tubo piatto/rotondo verso il fronte

C: Espulsione a destra. Adattatore tubo piatto/rotondo verso il retro

A: Installazione in appoggio

C: Accesso ai filtri dal retro. Connettore tubo piatto/rotondo verso il retro

Misure in mm

205

175 (A)

205

256

289

178 (B)

≥ 100

B: Installazione a filo (solo VL 414)

A: Installazione in appoggio

890 (D)

A: Installazione in appoggio

490

C: Espulsione a sinistra. Connettore tubo piatto/rotondo verso il fronte

B: Installazione a filo (solo VL414)
