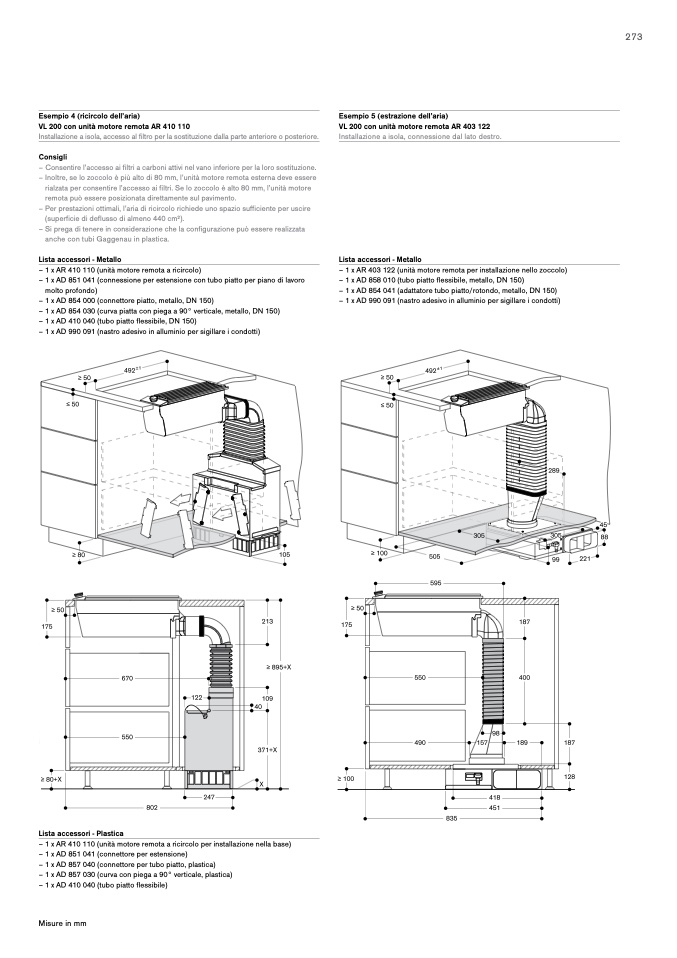

Esempio 4 (ricircolo dell’aria)

VL 200 con unità motore remota AR 410 110

Installazione a isola, accesso al filtro per la sostituzione dalla parte anteriore o posteriore.

Consigli

– Consentire l’accesso ai filtri a carboni attivi nel vano inferiore per la loro sostituzione.

– Inoltre, se lo zoccolo è più alto di 80 mm, l’unità motore remota esterna deve essere

rialzata per consentire l’accesso ai filtri. Se lo zoccolo è alto 80 mm, l’unità motore

remota può essere posizionata direttamente sul pavimento.

– Per prestazioni ottimali, l’aria di ricircolo richiede uno spazio sufficiente per uscire

(superficie di deflusso di almeno 440 cm2).

– Si prega di tenere in considerazione che la configurazione può essere realizzata

anche con tubi Gaggenau in plastica.

Lista accessori - Metallo

– 1 x AR 410 110 (unità motore remota a ricircolo)

– 1 x AD 851 041 (connessione per estensione con tubo piatto per piano di lavoro

molto profondo)

– 1 x AD 854 000 (connettore piatto, metallo, DN 150)

– 1 x AD 854 030 (curva piatta con piega a 90° verticale, metallo, DN 150)

– 1 x AD 410 040 (tubo piatto flessibile, DN 150)

– 1 x AD 990 091 (nastro adesivo in alluminio per sigillare i condotti)

Esempio 5 (estrazione dell’aria)

VL 200 con unità motore remota AR 403 122

Installazione a isola, connessione dal lato destro.

Lista accessori - Metallo

– 1 x AR 403 122 (unità motore remota per installazione nello zoccolo)

– 1 x AD 858 010 (tubo piatto flessibile, metallo, DN 150)

– 1 x AD 854 041 (adattatore tubo piatto/rotondo, metallo, DN 150)

– 1 x AD 990 091 (nastro adesivo in alluminio per sigillare i condotti)

Lista accessori - Plastica

– 1 x AR 410 110 (unità motore remota a ricircolo per installazione nella base)

– 1 x AD 851 041 (connettore per estensione)

– 1 x AD 857 040 (connettore per tubo piatto, plastica)

– 1 x AD 857 030 (curva con piega a 90° verticale, plastica)

– 1 x AD 410 040 (tubo piatto flessibile)

Misure in mm
