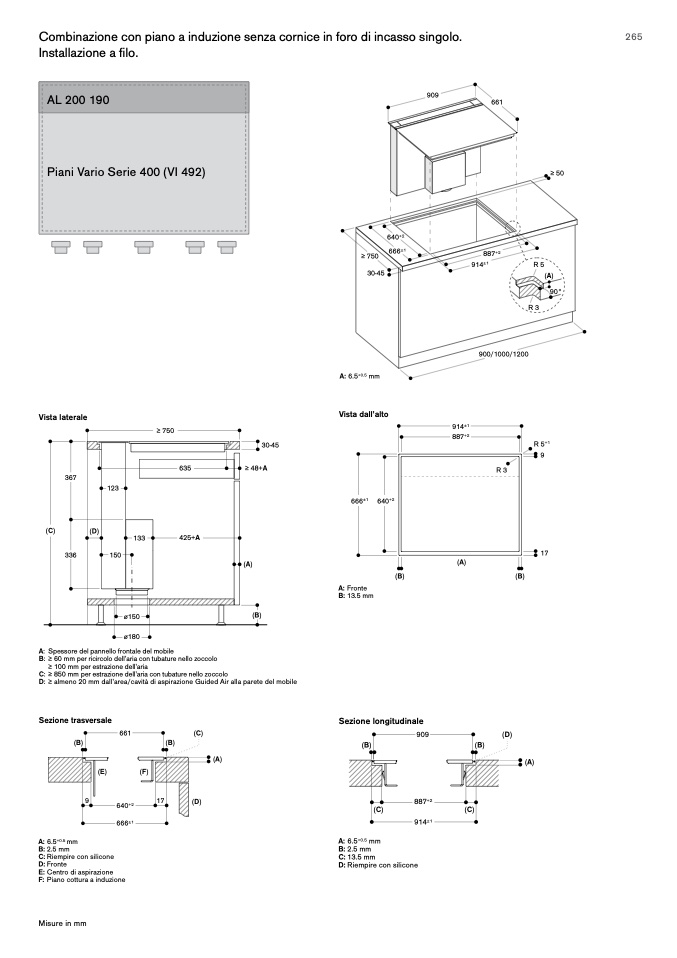

Combinazione con piano a induzione senza cornice in foro di incasso singolo.
Installazione a filo.
265
AL 200 190
Piani Vario Serie 400 (VI 492)
909
661
≥ 50
≥ 750
30-45
640
+2
666
±1
887
+2
914
±1
R 5
(A)
R3
900/1000/1200
A: 6.5
+0.5
mm
Measurements in mm
Vista laterale
367
(C)
336
Vista dall’alto
≥ 750
914
±1
887
+2
(A)
30-45
≥ 48+A
(A)
(B)
666
±1
A: Fronte
B: 13.5 mm
640
+2
R 5
+1
9
17
R3
(D)
123
133
635
425+A
150
(B)
(B)
ø150
ø180
A: Spessore del pannello frontale del mobile
B: ≥ 60 mm per ricircolo dell’aria con tubature nello zoccolo
≥ 100 mm per estrazione dell’aria
C: ≥ 850 mm per estrazione dell’aria con tubature nello zoccolo
D: ≥ almeno 20 mm dall’area/cavità di aspirazione Guided Air alla parete del mobile
Sezione trasversale
661
(B)
(E)
A: 6.5
+0.5
mm
B: 2.5 mm
C: Riempire con silicone
D: Fronte
E: Centro di aspirazione
F: Piano cottura a induzione
Sezione longitudinale
(C)
(B)
(B)
(C)
A: 6.5
+0.5
mm
909
887
+2
914
±1
(D)
(B)
(A)
(A)
(F)
9
640
+2
666
±1
17
(D)
(C)
Misure in mm
B: 2.5 mm
C: 13.5 mm
D: Riempire con silicone
90°
