266

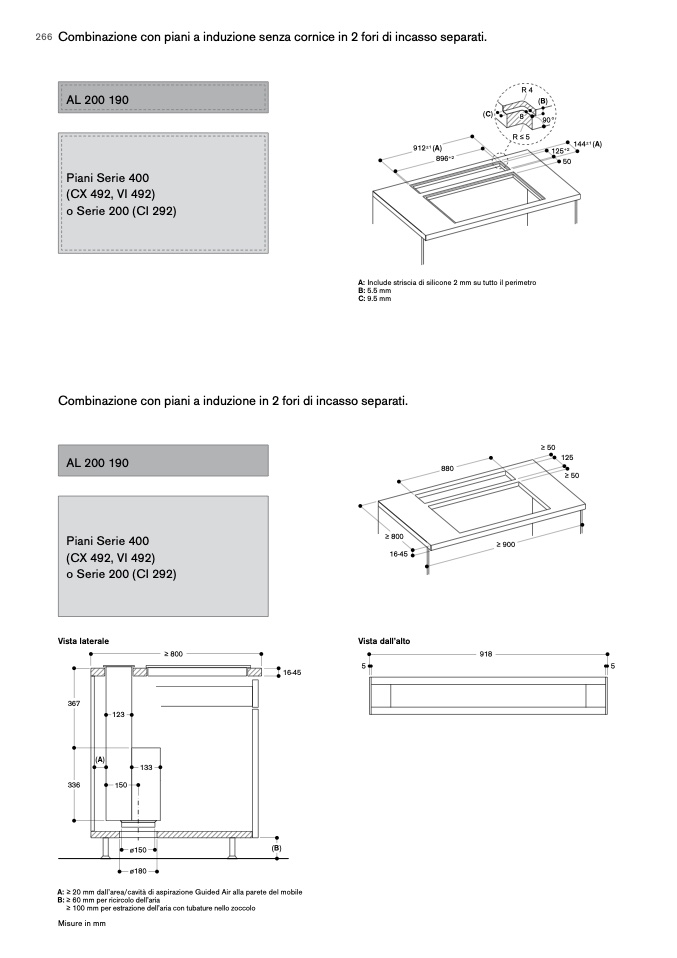

Combinazioneconpianiainduzionesenzacornicein2foridiincassoseparati.
R4
AL 200 190
(B)
(C)
R ≤5
912
±1
(A)
896
+2
A: Include striscia di silicone 2 mm su tutto il perimetro
B: 5.5 mm
C: 9.5 mm
Combinazione con piani a induzione in 2 fori di incasso separati.
8
Piani Serie 400
(CX 492, VI 492)
o Serie 200 (CI 292)
125
+2
144
±1
(A)
50
AL 200 190
880
≥ 50
125
≥ 50
≥ 900
Piani Serie 400
(CX 492, VI 492)
o Serie 200 (CI 292)
Vista laterale
367
336
≥ 800
16-45
Measurements in mm
Vista dall’alto
≥ 800
918
5
5
16-45
123
(A)
133
150
ø150
ø180
A: ≥ 20 mm dall’area/cavità di aspirazione Guided Air alla parete del mobile
B: ≥ 60 mm per ricircolo dell’aria
≥ 100 mm per estrazione dell’aria con tubature nello zoccolo
Misure in mm
(B)
90°
