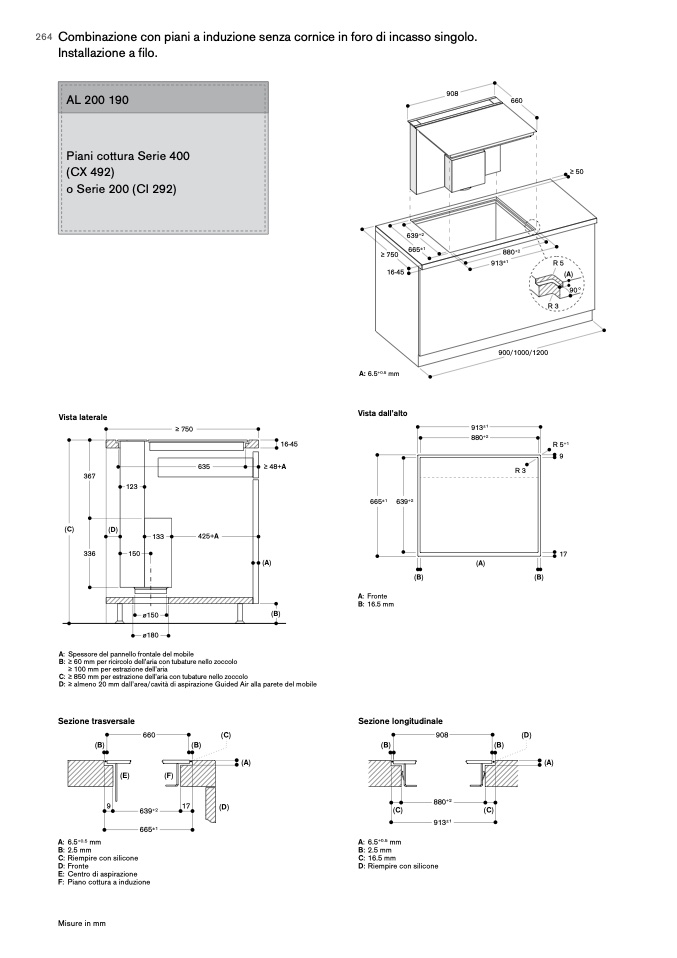

264
Combinazioneconpianiainduzionesenzacorniceinforodiincassosingolo.
Installazione a filo.
AL 200 190
Piani cottura Serie 400
(CX 492)
o Serie 200 (CI 292)
908
660
≥ 50
≥ 750
16-45
639
+2
665
±1
880
+2
913
±1
R 5
(A)
R3
900/1000/1200
A: 6.5
+0.5
mm
Measurements in mm
Vista laterale
367
(C)
Vista dall’alto
≥ 750
913
±1
880
+2
(A)
16-45
≥ 48+A
(A)
(B)
R 5
+1
9
R3
(D)
123
635
665
±1
A: Fronte
B: 16.5 mm
639
+2
133
425+A
336
17
150
(B)
(B)
ø150
ø180
A: Spessore del pannello frontale del mobile
B: ≥ 60 mm per ricircolo dell’aria con tubature nello zoccolo
≥ 100 mm per estrazione dell’aria
C: ≥ 850 mm per estrazione dell’aria con tubature nello zoccolo
D: ≥ almeno 20 mm dall’area/cavità di aspirazione Guided Air alla parete del mobile
Sezione trasversale
660
(B)
(E)
639
+2
665
±1
A: 6.5
+0.5
mm
B: 2.5 mm
C: Riempire con silicone
D: Fronte
E: Centro di aspirazione
F: Piano cottura a induzione
Sezione longitudinale
(C)
(D)
908
880
+2
913
±1
(D)
(B)
(B)
(B)
(A)
(A)
(F)
9
17
(C)
(C)
Misure in mm
A: 6.5
+0.5
mm
B: 2.5 mm
C: 16.5 mm
D: Riempire con silicone
90°
