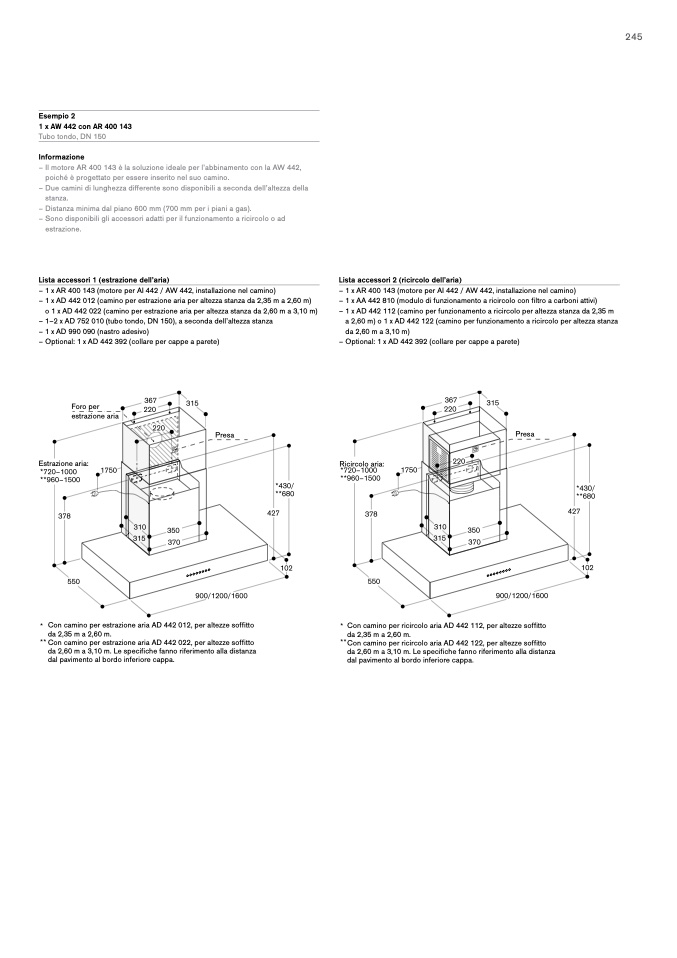

Esempio 2

1 x AW 442 con AR 400 143

Tubo tondo, DN 150

Informazione

– Il motore AR 400 143 è la soluzione ideale per l’abbinamento con la AW 442,

poiché è progettato per essere inserito nel suo camino.

– Due camini di lunghezza differente sono disponibili a seconda dell’altezza della

stanza.

– Distanza minima dal piano 600 mm (700 mm per i piani a gas).

– Sono disponibili gli accessori adatti per il funzionamento a ricircolo o ad

estrazione.

Lista accessori 1 (estrazione dell’aria)

– 1 x AR 400 143 (motore per AI 442 / AW 442, installazione nel camino)

– 1 x AD 442 012 (camino per estrazione aria per altezza stanza da 2,35 m a 2,60 m)

o 1 x AD 442 022 (camino per estrazione aria per altezza stanza da 2,60 m a 3,10 m)

– 1–2 x AD 752 010 (tubo tondo, DN 150), a seconda dell’altezza stanza

– 1 x AD 990 090 (nastro adesivo)

– Optional: 1 x AD 442 392 (collare per cappe a parete)

Lista accessori 2 (ricircolo dell’aria)

– 1 x AR 400 143 (motore per AI 442 / AW 442, installazione nel camino)

– 1 x AA 442 810 (modulo di funzionamento a ricircolo con filtro a carboni attivi)

– 1 x AD 442 112 (camino per funzionamento a ricircolo per altezza stanza da 2,35 m

a 2,60 m) o 1 x AD 442 122 (camino per funzionamento a ricircolo per altezza stanza

da 2,60 m a 3,10 m)

– Optional: 1 x AD 442 392 (collare per cappe a parete)

Presa

Ricircolo aria:

245

Foro per

estrazione aria

Estrazione aria:

Presa

Con camino per estrazione aria AD 442 012, per altezze soffitto

da 2,35 m a 2,60 m.

Con camino per estrazione aria AD 442 022, per altezze soffitto

da 2,60 m a 3,10 m. Le specifiche fanno riferimento alla distanza

dal pavimento al bordo inferiore cappa.

Con camino per ricircolo aria AD 442 112, per altezze soffitto

da 2,35 m a 2,60 m.

Con camino per ricircolo aria AD 442 122, per altezze soffitto

da 2,60 m a 3,10 m. Le specifiche fanno riferimento alla distanza

dal pavimento al bordo inferiore cappa.
