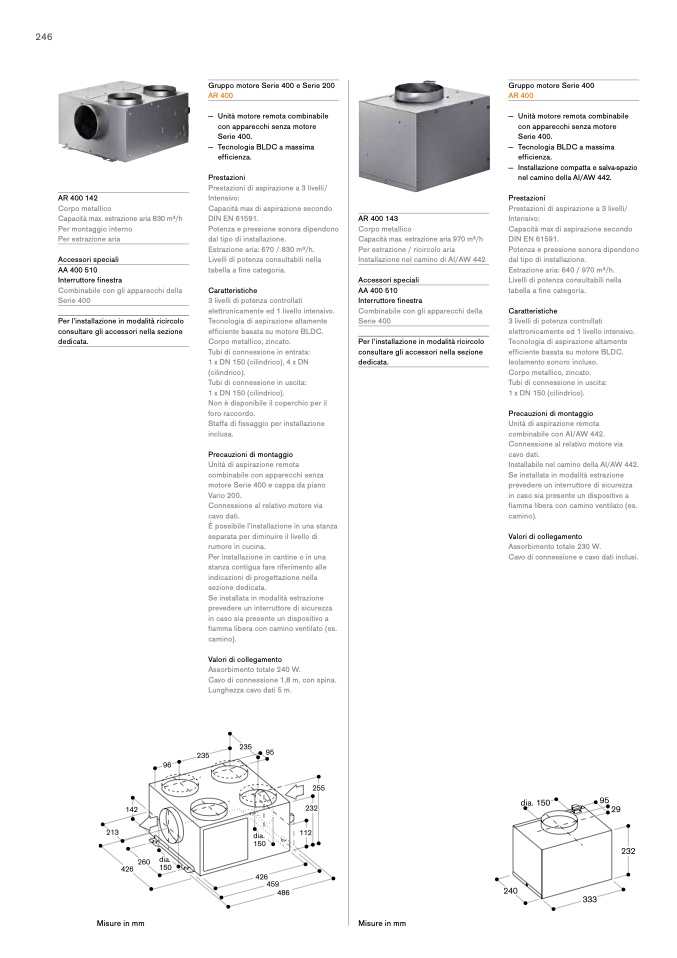

246
AR 400 142
Corpo metallico
Capacità max. estrazione aria 830 m3/h
Per montaggio interno
Per estrazione aria
Accessori speciali
AA 400 510
Interruttore finestra
Combinabile con gli apparecchi della
Serie 400
Per l’installazione in modalità ricircolo
consultare gli accessori nella sezione
dedicata.
Gruppo motore Serie 400 e Serie 200
AR 400
― Unità motore remota combinabile
con apparecchi senza motore
Serie 400.
― Tecnologia BLDC a massima
efficienza.
Prestazioni
Prestazioni di aspirazione a 3 livelli/
Intensivo:
Capacità max di aspirazione secondo
DIN EN 61591.
Potenza e pressione sonora dipendono
dal tipo di installazione.
Estrazione aria: 670 / 830 m3/h.
Livelli di potenza consultabili nella
tabella a fine categoria.
Caratteristiche
3 livelli di potenza controllati
elettronicamente ed 1 livello intensivo.
Tecnologia di aspirazione altamente
efficiente basata su motore BLDC.
Corpo metallico, zincato.
Tubi di connessione in entrata:
1 x DN 150 (cilindrico), 4 x DN
(cilindrico).
Tubi di connessione in uscita:
1 x DN 150 (cilindrico).
Non è disponibile il coperchio per il
foro raccordo.
Staffa di fissaggio per installazione
inclusa.
Precauzioni di montaggio
Unità di aspirazione remota
combinabile con apparecchi senza
motore Serie 400 e cappa da piano
Vario 200.
Connessione al relativo motore via
cavo dati.
È possibile l’installazione in una stanza
separata per diminuire il livello di
rumore in cucina.
Per installazione in cantine o in una
stanza contigua fare riferimento alle
indicazioni di progettazione nella
sezione dedicata.
Se installata in modalità estrazione
prevedere un interruttore di sicurezza
in caso sia presente un dispositivo a
fiamma libera con camino ventilato (es.
camino).
Valori di collegamento
Assorbimento totale 240 W.
Cavo di connessione 1,8 m, con spina.
Lunghezza cavo dati 5 m.
AR 400 143
Corpo metallico
Capacità max. estrazione aria 970 m3/h
Per estrazione / ricircolo aria
Installazione nel camino di AI/AW 442
Accessori speciali
AA 400 510
Interruttore finestra
Combinabile con gli apparecchi della
Serie 400
Per l’installazione in modalità ricircolo
consultare gli accessori nella sezione
dedicata.
Gruppo motore Serie 400
AR 400
― Unità motore remota combinabile
con apparecchi senza motore
Serie 400.
― Tecnologia BLDC a massima
efficienza.
― Installazione compatta e salva-spazio
nel camino della AI/AW 442.
Prestazioni
Prestazioni di aspirazione a 3 livelli/
Intensivo:
Capacità max di aspirazione secondo
DIN EN 61591.
Potenza e pressione sonora dipendono
dal tipo di installazione.
Estrazione aria: 640 / 970 m3/h.
Livelli di potenza consultabili nella
tabella a fine categoria.
Caratteristiche
3 livelli di potenza controllati
elettronicamente ed 1 livello intensivo.
Tecnologia di aspirazione altamente
efficiente basata su motore BLDC.
Isolamento sonoro incluso.
Corpo metallico, zincato.
Tubi di connessione in uscita:
1 x DN 150 (cilindrico).
Precauzioni di montaggio
Unità di aspirazione remota
combinabile con AI/AW 442.
Connessione al relativo motore via
cavo dati.
Installabile nel camino della AI/AW 442.
Se installata in modalità estrazione
prevedere un interruttore di sicurezza
in caso sia presente un dispositivo a
fiamma libera con camino ventilato (es.
camino).
Valori di collegamento
Assorbimento totale 230 W.
Cavo di connessione e cavo dati inclusi.
Misure in mm
Misure in mm
