244

Installazioniraccomandatepercentridiaspirazioneaisola/pareteSerie400emotoriSerie400

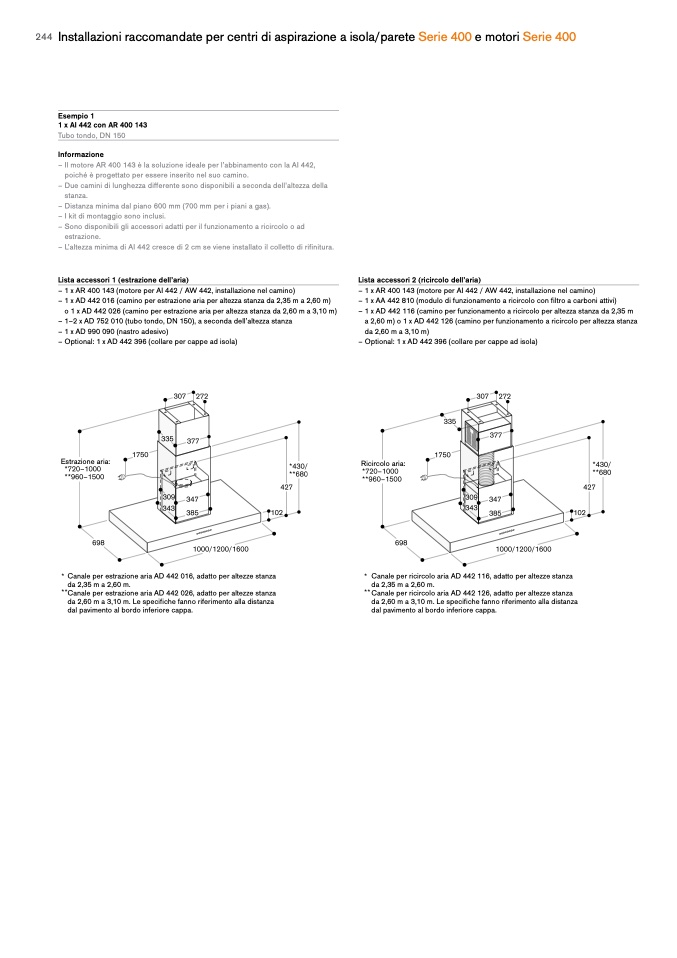

Esempio 1

1 x AI 442 con AR 400 143

Tubo tondo, DN 150

Informazione

– Il motore AR 400 143 è la soluzione ideale per l’abbinamento con la AI 442,

poiché è progettato per essere inserito nel suo camino.

– Due camini di lunghezza differente sono disponibili a seconda dell’altezza della

stanza.

– Distanza minima dal piano 600 mm (700 mm per i piani a gas).

– I kit di montaggio sono inclusi.

– Sono disponibili gli accessori adatti per il funzionamento a ricircolo o ad

estrazione.

– L’altezza minima di AI 442 cresce di 2 cm se viene installato il colletto di rifinitura.

Lista accessori 1 (estrazione dell’aria)

– 1 x AR 400 143 (motore per AI 442 / AW 442, installazione nel camino)

– 1 x AD 442 016 (camino per estrazione aria per altezza stanza da 2,35 m a 2,60 m)

o 1 x AD 442 026 (camino per estrazione aria per altezza stanza da 2,60 m a 3,10 m)

– 1–2 x AD 752 010 (tubo tondo, DN 150), a seconda dell’altezza stanza

– 1 x AD 990 090 (nastro adesivo)

– Optional: 1 x AD 442 396 (collare per cappe ad isola)

Estrazione aria:

Canale per estrazione aria AD 442 016, adatto per altezze stanza

da 2,35 m a 2,60 m.

Canale per estrazione aria AD 442 026, adatto per altezze stanza

da 2,60 m a 3,10 m. Le specifiche fanno riferimento alla distanza

dal pavimento al bordo inferiore cappa.

Lista accessori 2 (ricircolo dell’aria)

– 1 x AR 400 143 (motore per AI 442 / AW 442, installazione nel camino)

– 1 x AA 442 810 (modulo di funzionamento a ricircolo con filtro a carboni attivi)

– 1 x AD 442 116 (camino per funzionamento a ricircolo per altezza stanza da 2,35 m

a 2,60 m) o 1 x AD 442 126 (camino per funzionamento a ricircolo per altezza stanza

da 2,60 m a 3,10 m)

– Optional: 1 x AD 442 396 (collare per cappe ad isola)

Ricircolo aria:

Canale per ricircolo aria AD 442 116, adatto per altezze stanza

da 2,35 m a 2,60 m.

Canale per ricircolo aria AD 442 126, adatto per altezze stanza

da 2,60 m a 3,10 m. Le specifiche fanno riferimento alla distanza

dal pavimento al bordo inferiore cappa.
