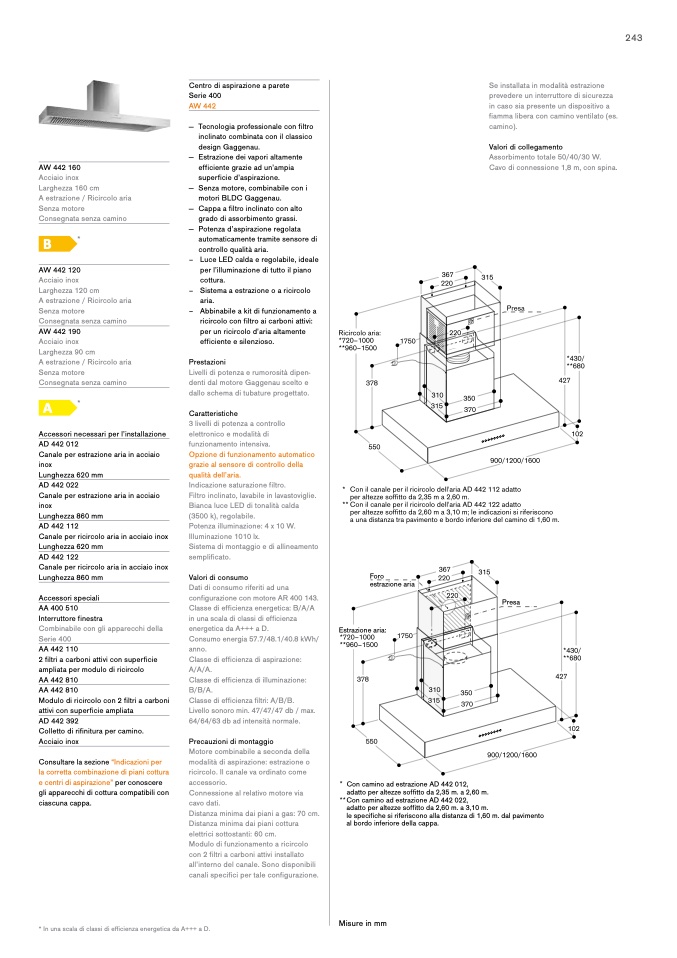

AW 442 160
Acciaio inox
Larghezza 160 cm
A estrazione / Ricircolo aria
Senza motore
Consegnata senza camino
Centro di aspirazione a parete
Serie 400
AW 442
― Tecnologia professionale con filtro
inclinato combinata con il classico
design Gaggenau.
― Estrazione dei vapori altamente
efficiente grazie ad un’ampia
superficie d’aspirazione.
― Senza motore, combinabile con i
motori BLDC Gaggenau.
― Cappa a filtro inclinato con alto
grado di assorbimento grassi.
― Potenzad’aspirazioneregolata
automaticamente tramite sensore di
controllo qualità aria.
– Luce LED calda e regolabile, ideale
per l’illuminazione di tutto il piano
cottura.
– Sistema a estrazione o a ricircolo
aria.
– Abbinabile a kit di funzionamento a
ricircolo con filtro ai carboni attivi:
per un ricircolo d’aria altamente
efficiente e silenzioso.
Prestazioni
Livelli di potenza e rumorosità dipen-
denti dal motore Gaggenau scelto e
dallo schema di tubature progettato.
Caratteristiche
3 livelli di potenza a controllo
elettronico e modalità di
funzionamento intensiva.
Opzione di funzionamento automatico
grazie al sensore di controllo della
qualità dell’aria.
Indicazione saturazione filtro.
Filtro inclinato, lavabile in lavastoviglie.
Bianca luce LED di tonalità calda
(3500 k), regolabile.
Potenza illuminazione: 4 x 10 W.
Illuminazione 1010 lx.
Sistema di montaggio e di allineamento
semplificato.
Valori di consumo
Dati di consumo riferiti ad una
configurazione con motore AR 400 143.
Classe di efficienza energetica: B/A/A
in una scala di classi di efficienza
energetica da A+++ a D.
Consumo energia 57.7/48.1/40.8 kWh/
anno.
Classe di efficienza di aspirazione:
A/A/A.
Classe di efficienza di illuminazione:
B/B/A.
Classe di efficienza filtri: A/B/B.
Livello sonoro min. 47/47/47 db / max.
64/64/63 db ad intensità normale.
Precauzioni di montaggio
Motore combinabile a seconda della
modalità di aspirazione: estrazione o
ricircolo. Il canale va ordinato come
accessorio.
Connessione al relativo motore via
cavo dati.
Distanza minima dai piani a gas: 70 cm.
Distanza minima dai piani cottura
elettrici sottostanti: 60 cm.
Modulo di funzionamento a ricircolo
con 2 filtri a carboni attivi installato
all’interno del canale. Sono disponibili
canali specifici per tale configurazione.
Se installata in modalità estrazione
prevedere un interruttore di sicurezza
in caso sia presente un dispositivo a
fiamma libera con camino ventilato (es.
camino).
Valori di collegamento
Assorbimento totale 50/40/30 W.
Cavo di connessione 1,8 m, con spina.
B
*
AW 442 120
Acciaio inox
Larghezza 120 cm
A estrazione / Ricircolo aria
Senza motore
Consegnata senza camino
AW 442 190
Acciaio inox
Larghezza 90 cm
A estrazione / Ricircolo aria
Senza motore
Consegnata senza camino
A
*
Accessori necessari per l’installazione
AD 442 012
Canale per estrazione aria in acciaio
inox
Lunghezza 620 mm
AD 442 022
Canale per estrazione aria in acciaio
inox
Lunghezza 860 mm
AD 442 112
Canale per ricircolo aria in acciaio inox
Lunghezza 620 mm
AD 442 122
Canale per ricircolo aria in acciaio inox
Lunghezza 860 mm
Accessori speciali
AA 400 510
Interruttore finestra
Combinabile con gli apparecchi della
Serie 400
AA 442 110
2 filtri a carboni attivi con superficie
ampliata per modulo di ricircolo
AA 442 810
AA 442 810
Modulo di ricircolo con 2 filtri a carboni
attivi con superficie ampliata
AD 442 392
Colletto di rifinitura per camino.
Acciaio inox
Consultare la sezione “Indicazioni per
la corretta combinazione di piani cottura
e centri di aspirazione” per conoscere
gli apparecchi di cottura compatibili con
ciascuna cappa.
Foro
estrazione aria
Estrazione aria:
Presa
* In una scala di classi di efficienza energetica da A+++ a D.
Misure in mm
Con camino ad estrazione AD 442 012,
adatto per altezze soffitto da 2,35 m. a 2,60 m.
Con camino ad estrazione AD 442 022,
adatto per altezze soffitto da 2,60 m. a 3,10 m.
le specifiche si riferiscono alla distanza di 1,60 m. dal pavimento
al bordo inferiore della cappa.
243
