228

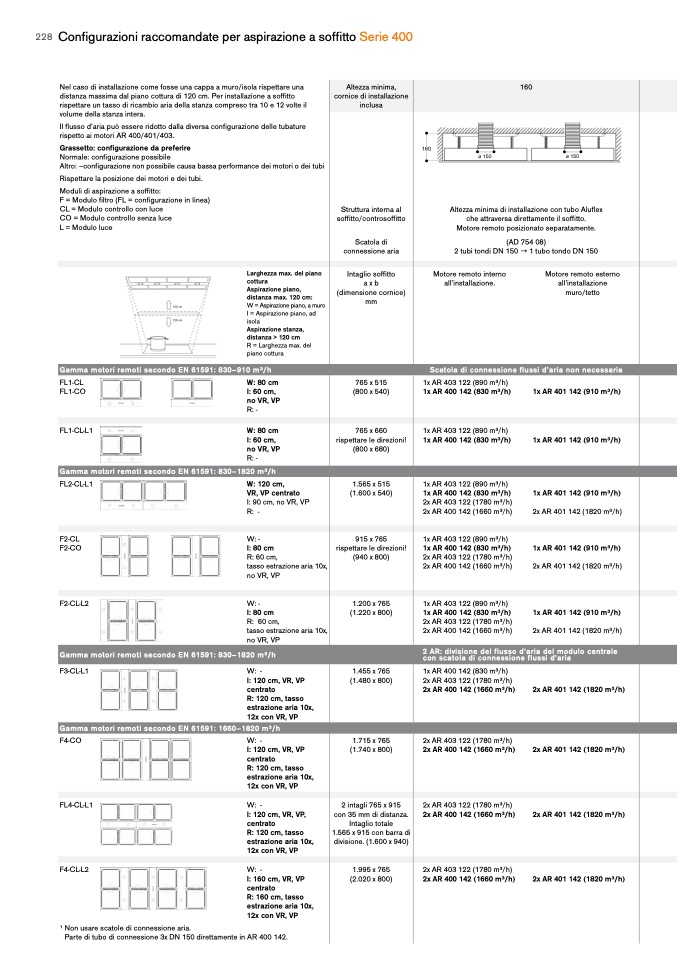

ConfigurazioniraccomandateperaspirazioneasoffittoSerie400

Nel caso di installazione come fosse una cappa a muro/isola rispettare una

distanza massima dal piano cottura di 120 cm. Per installazione a soffitto

rispettare un tasso di ricambio aria della stanza compreso tra 10 e 12 volte il

volume della stanza intera.

Il flusso d’aria può essere ridotto dalla diversa configurazione delle tubature

rispetto ai motori AR 400/401/403.

Grassetto: configurazione da preferire

Normale: configurazione possibile

Altro: –configurazione non possibile causa bassa performance dei motori o dei tubi

Rispettare la posizione dei motori e dei tubi.

Moduli di aspirazione a soffitto:

F = Modulo filtro (FL = configurazione in linea)

CL = Modulo controllo con luce

CO = Modulo controllo senza luce

L = Modulo luce

Gamma motori remoti secondo EN 61591: 830–910 m3/h

FL1-CL

FL1-CO

FL1-CL-L1

FL2-CL-L1

F2-CL

F2-CO

F2-CL-L2

F3-CL-L1

F4-CO

FL4-CL-L1

F4-CL-L2

Larghezza max. del piano

cottura

Aspirazione piano,

distanza max. 120 cm:

W = Aspirazione piano, a muro

I = Aspirazione piano, ad

isola

Aspirazione stanza,

distanza > 120 cm

R = Larghezza max. del

piano cottura

W: 80 cm

I: 60 cm,

no VR, VP

R: -

W: 80 cm

I: 60 cm,

no VR, VP

R: -

W: 120 cm,

VR, VP centrato

I: 90 cm, no VR, VP

R: -

W: -

I: 80 cm

R: 60 cm,

tasso estrazione aria 10x,

no VR, VP

W: -

I: 80 cm

R: 60 cm,

tasso estrazione aria 10x,

no VR, VP

W:-

I: 120 cm, VR, VP

centrato

R: 120 cm, tasso

estrazione aria 10x,

12x con VR, VP

W:-

I: 120 cm, VR, VP

centrato

R: 120 cm, tasso

estrazione aria 10x,

12x con VR, VP

W: -

I: 120 cm, VR, VP,

centrato

R: 120 cm, tasso

estrazione aria 10x,

12x con VR, VP

W: -

I: 160 cm, VR, VP

centrato

R: 160 cm, tasso

estrazione aria 10x,

12x con VR, VP

1.995 x 765

(2.020 x 800)

2x AR 403 122 (1780 m3/h)

2x AR 400 142 (1660 m3/h)

Gamma motori remoti secondo EN 61591: 830–1820 m3/h

Altezza minima di installazione con tubo Aluflex

che attraversa direttamente il soffitto.

Motore remoto posizionato separatamente.

(AD 754 08)

2 tubi tondi DN 150 → 1 tubo tondo DN 150

Intaglio soffitto

a xb

(dimensione cornice)

mm

Motore remoto interno

Motore remoto esterno

all’installazione.

all’installazione

muro/tetto

Scatola di connessione flussi d’aria non necessaria

765 x 515

(800 x 540)

1x AR 403 122 (890 m3/h)

1x AR 400 142 (830 m3/h)

1x AR 401 142 (910 m3/h)

765 x 660

rispettare le direzioni!

(800 x 680)

1x AR 403 122 (890 m3/h)

1x AR 400 142 (830 m3/h)

1x AR 401 142 (910 m3/h)

1.565 x 515

(1.600 x 540)

1x AR 403 122 (890 m3/h)

1x AR 400 142 (830 m3/h)

1x AR 401 142 (910 m3/h)

2x AR 403 122 (1780 m3/h)

2x AR 400 142 (1660 m3/h)

2x AR 401 142 (1820 m3/h)

Gamma motori remoti secondo EN 61591: 830–1820 m3/h

915 x 765

rispettare le direzioni!

(940 x 800)

1.200 x 765

(1.220 x 800)

1x AR 403 122 (890 m3/h)

1x AR 400 142 (830 m3/h)

1x AR 401 142 (910 m3/h)

2x AR 403 122 (1780 m3/h)

2x AR 400 142 (1660 m3/h)

2x AR 401 142 (1820 m3/h)

1x AR 403 122 (890 m3/h)

1x AR 400 142 (830 m3/h)

1x AR 401 142 (910 m3/h)

2x AR 403 122 (1780 m3/h)

2x AR 400 142 (1660 m3/h)

2x AR 401 142 (1820 m3/h)

2 AR: divisione del flusso d’aria del modulo centrale

con scatola di connessione flussi d’aria

Gamma motori remoti secondo EN 61591: 1660–1820 m3/h

1.455 x 765

(1.480 x 800)

1.715 x 765

(1.740 x 800)

1x AR 400 142 (830 m3/h)

2x AR 403 122 (1780 m3/h)

2x AR 400 142 (1660 m3/h)

2x AR 401 142 (1820 m3/h)

2x AR 403 122 (1780 m3/h)

2x AR 400 142 (1660 m3/h)

2x AR 401 142 (1820 m3/h)

2 intagli 765 x 915

con 35 mm di distanza.

Intaglio totale

1.565 x 915 con barra di

divisione. (1.600 x 940)

2x AR 403 122 (1780 m3/h)

2x AR 400 142 (1660 m3/h)

2x AR 401 142 (1820 m3/h)

1 Non usare scatole di connessione aria.

Parte di tubo di connessione 3x DN 150 direttamente in AR 400 142.

Altezza minima,

cornice di installazione

inclusa

Struttura interna al

soffitto/controsoffitto

Scatola di

connessione aria

160

2x AR 401 142 (1820 m3/h)
