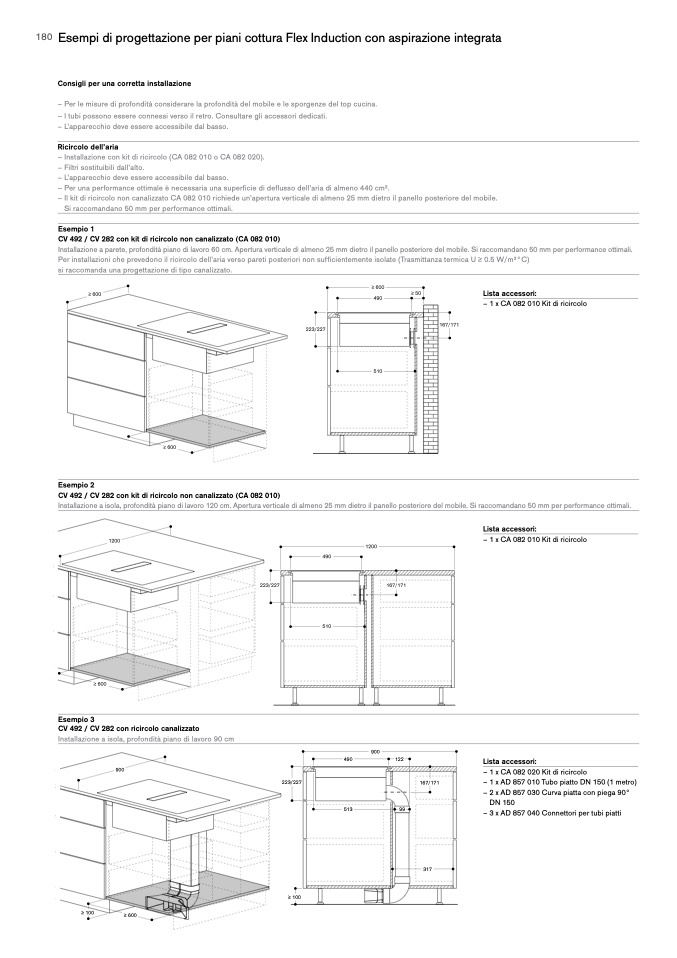

EsempidiprogettazioneperpianicotturaFlexInductionconaspirazioneintegrata

Consigli per una corretta installazione

– Per le misure di profondità considerare la profondità del mobile e le sporgenze del top cucina.

– I tubi possono essere connessi verso il retro. Consultare gli accessori dedicati.

– L’apparecchio deve essere accessibile dal basso.

Ricircolo dell’aria

– Installazione con kit di ricircolo (CA 082 010 o CA 082 020).

– Filtri sostituibili dall’alto.

– L’apparecchio deve essere accessibile dal basso.

– Per una performance ottimale è necessaria una superficie di deflusso dell’aria di almeno 440 cm2.

– Il kit di ricircolo non canalizzato CA 082 010 richiede un’apertura verticale di almeno 25 mm dietro il panello posteriore del mobile.

Si raccomandano 50 mm per performance ottimali.

Esempio 1

CV 492 / CV 282 con kit di ricircolo non canalizzato (CA 082 010)

Installazione a parete, profondità piano di lavoro 60 cm. Apertura verticale di almeno 25 mm dietro il panello posteriore del mobile. Si raccomandano 50 mm per performance ottimali.

Per installazioni che prevedono il ricircolo dell’aria verso pareti posteriori non sufficientemente isolate (Trasmittanza termica U ≥ 0.5 W/m2°C)

si raccomanda una progettazione di tipo canalizzato.

Lista accessori:

– 1 x CA 082 010 Kit di ricircolo

Esempio 2

CV 492 / CV 282 con kit di ricircolo non canalizzato (CA 082 010)

Installazione a isola, profondità piano di lavoro 120 cm. Apertura verticale di almeno 25 mm dietro il panello posteriore del mobile. Si raccomandano 50 mm per performance ottimali.

Esempio 3

CV 492 / CV 282 con ricircolo canalizzato

Installazione a isola, profondità piano di lavoro 90 cm

900

≥ 600

490

513

900

122

99

≥ 100

measurements in mm

223/227

≥ 100

Lista accessori:

– 1 x CA 082 020 Kit di ricircolo

167/171

– 1 x AD 857 010 Tubo piatto DN 150 (1 metro)

317

Lista accessori:

– 1 x CA 082 010 Kit di ricircolo

– 2 x AD 857 030 Curva piatta con piega 90°

DN 150

– 3 x AD 857 040 Connettori per tubi piatti
