Estrazione dell’aria
– Connessione diretta all’apparecchio con un tubo piatto (maschio) DN 150.
– Prevedere sempre filtro acustico (CA 084 010) per tutte le installazioni in modalità estrazione.
– Lunghezza massima del sistema di canalizzazione ad estrazione dell’aria 8 m per garantire buone prestazioni.
– Per una circolazione ottimale dell’aria, utilizzare tubi con DN 150. I tubi e le parti di connessione sono disponibili come accessori speciali.
– Due tubi piatti devono essere collegati con un connettore piatto.

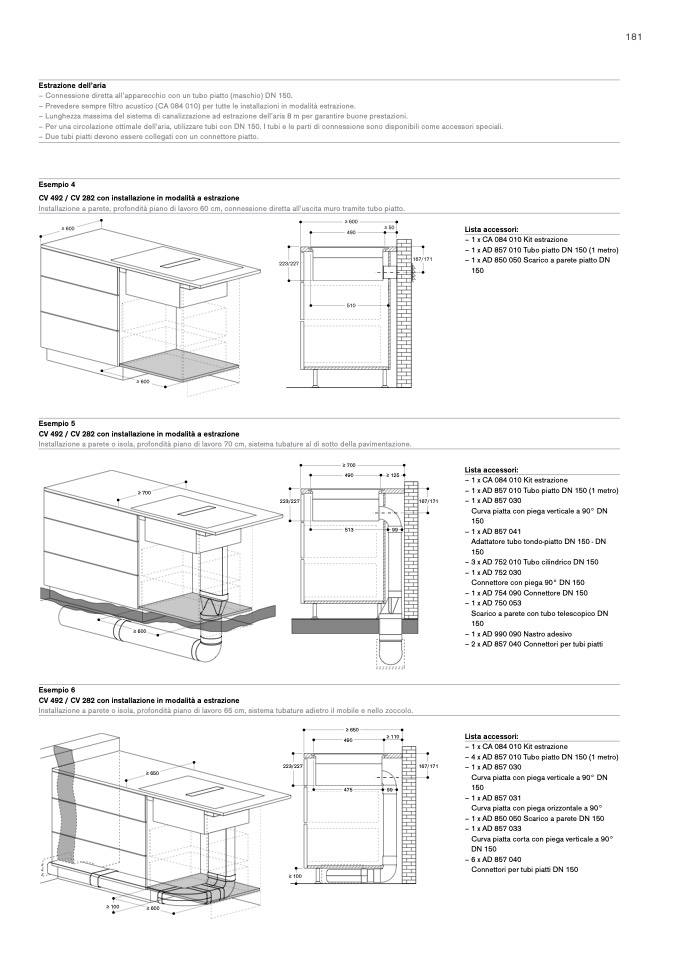

Esempio 4
CV 492 / CV 282 con installazione in modalit
à a estrazione
Installazione a parete, profondità piano di lavoro 60 cm, connessione diretta all’uscita muro tramite tubo piatto.
181
Lista accessori:
– 1 x CA 084 010 Kit estrazione
– 1 x AD 857 010 Tubo piatto DN 150 (1 metro)
– 1 x AD 850 050 Scarico a parete piatto DN
150
Esempio 5
CV 492 / CV 282 con installazione in modalit
à a estrazione
Installazione a parete o isola, profondità piano di lavoro 70 cm, sistema tubature al di sotto della pavimentazione.
≥ 700
490
≥ 125
Lista accessori:
– 1 x CA 084 010 Kit estrazione
– 1 x AD 857 010 Tubo piatto DN 150 (1 metro)
≥ 700
≥ 600
223/227
167/171
– 1 x AD 857 030
Curva piatta con piega verticale a 90° DN
150
513
99
measurements in mm
– 1 x AD 857 041
Adattatore tubo tondo-piatto DN 150 - DN
150
– 3 x AD 752 010 Tubo cilindrico DN 150
– 1 x AD 752 030
Connettore con piega 90° DN 150
– 1 x AD 754 090 Connettore DN 150
– 1 x AD 750 053
Scarico a parete con tubo telescopico DN
150
– 1 x AD 990 090 Nastro adesivo
– 2 x AD 857 040 Connettori per tubi piatti
Lista accessori:
– 1 x CA 084 010 Kit estrazione
– 4 x AD 857 010 Tubo piatto DN 150 (1 metro)
– 1 x AD 857 030
Curva piatta con piega verticale a 90° DN
150
– 1 x AD 857 031
Curva piatta con piega orizzontale a 90°
– 1 x AD 850 050 Scarico a parete DN 150
– 1 x AD 857 033
Curva piatta corta con piega verticale a 90°
DN 150
– 6 x AD 857 040
Connettori per tubi piatti DN 150
Esempio 6
CV 492 / CV 282 con installazione in modalit
à a estrazione
Installazione a parete o isola, profondità piano di lavoro 65 cm, sistema tubature adietro il mobile e nello zoccolo.
≥ 650
490
≥ 110
≥ 650
≥ 600
223/227
≥ 100
167/171
475
99
≥ 100
measurements in mm
