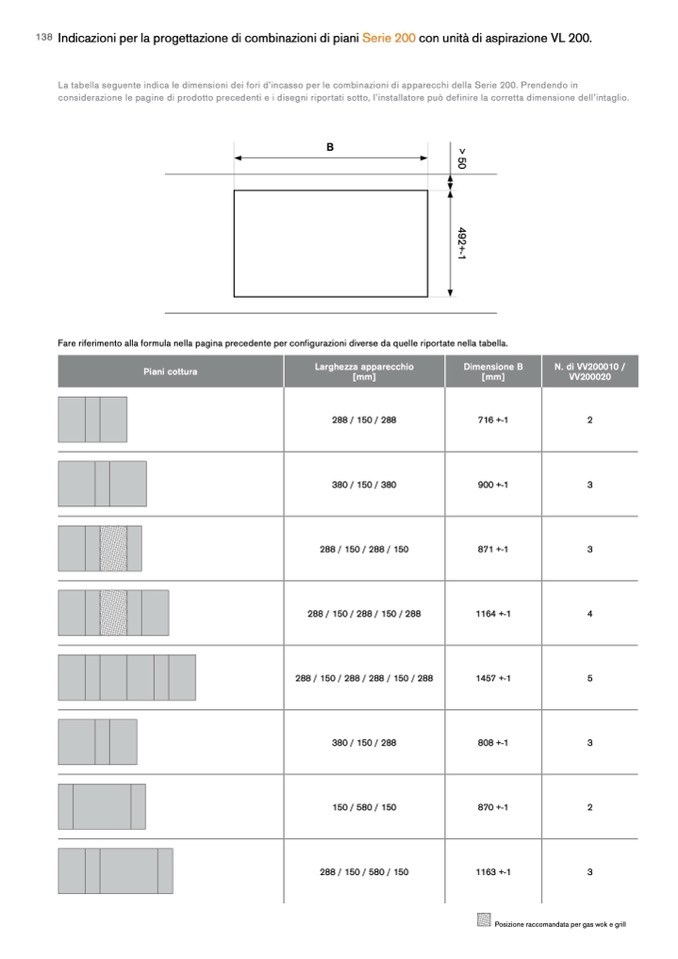

IndicazioniperlaprogettazionedicombinazionidipianiSerie200conunitàdiaspirazioneVL200.

La tabella seguente indica le dimensioni dei fori d’incasso per le combinazioni di apparecchi della Serie 200. Prendendo in

considerazione le pagine di prodotto precedenti e i disegni riportati sotto, l’installatore può definire la corretta dimensione dell’intaglio.

B

Fare riferimento alla formula nella pagina precedente per configurazioni diverse da quelle riportate nella tabella.

Piani cottura

Larghezza apparecchio

[mm]

Dimensione B

[mm]

N. di VV200010 /

VV200020

288 / 150 / 288

716 +-1

380 / 150 / 380

900 +-1

288 / 150 / 288 / 150

871 +-1

288 / 150 / 288 / 150 / 288

1164 +-1

288 / 150 / 288 / 288 / 150 / 288

1457 +-1

380 / 150 / 288

808 +-1

150 / 580 / 150

870 +-1

288 / 150 / 580 / 150

2

3

3

4

5

3

2

1163 +-1

3

Posizione raccomandata per gas wok e grill

>

5

0

4

9

2

+

-

1
