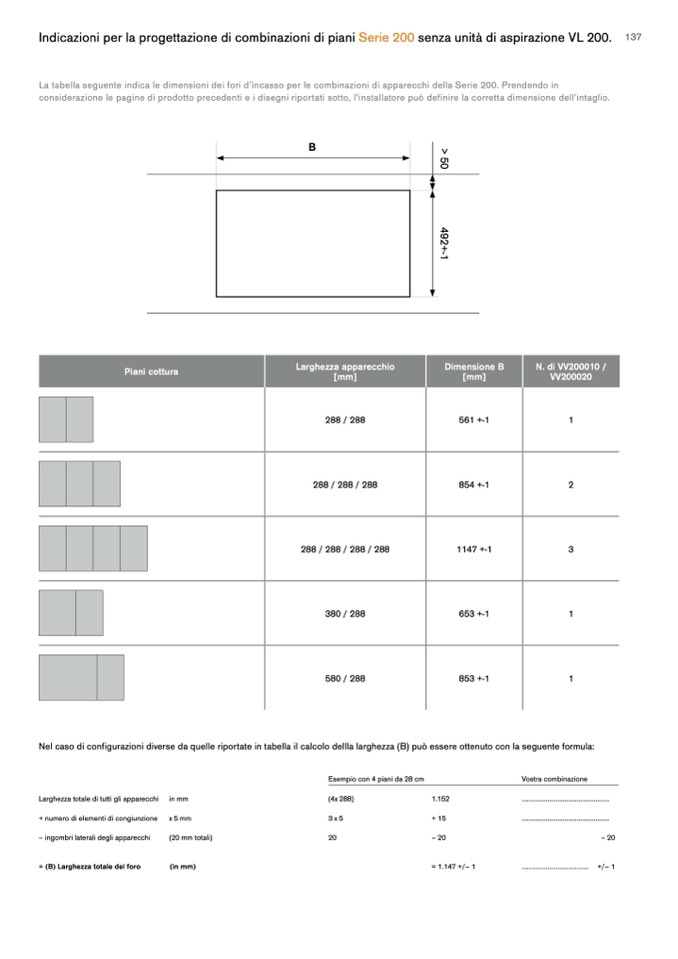

Indicazioni per la progettazione di combinazioni di piani Serie 200 senza unità di aspirazione VL 200.

La tabella seguente indica le dimensioni dei fori d’incasso per le combinazioni di apparecchi della Serie 200. Prendendo in

considerazione le pagine di prodotto precedenti e i disegni riportati sotto, l’installatore può definire la corretta dimensione dell’intaglio.

137

B

Piani cottura

Larghezza apparecchio

[mm]

Dimensione B

[mm]

N. di VV200010 /

VV200020

288 / 288

561 +-1

288 / 288 / 288

854 +-1

288 / 288 / 288 / 288

1147 +-1

380 / 288

653 +-1

Nel caso di configurazioni diverse da quelle riportate in tabella il calcolo dellla larghezza (B) può essere ottenuto con la seguente formula:

580 / 288

1

2

3

1

853 +-1

1

Larghezza totale di tutti gli apparecchi

+ numero di elementi di congiunzione

– ingombri laterali degli apparecchi

= (B) Larghezza totale del foro

in mm

x 5 mm

(20 mm totali)

(in mm)

Esempio con 4 piani da 28 cm

(4x 288)

3 x 5

20

1.152

+ 15

– 20

= 1.147 +/– 1

Vostra combinazione

...................................................

...................................................

– 20

....................................... +/– 1

>

5

0

4

9

2

+

-

1
