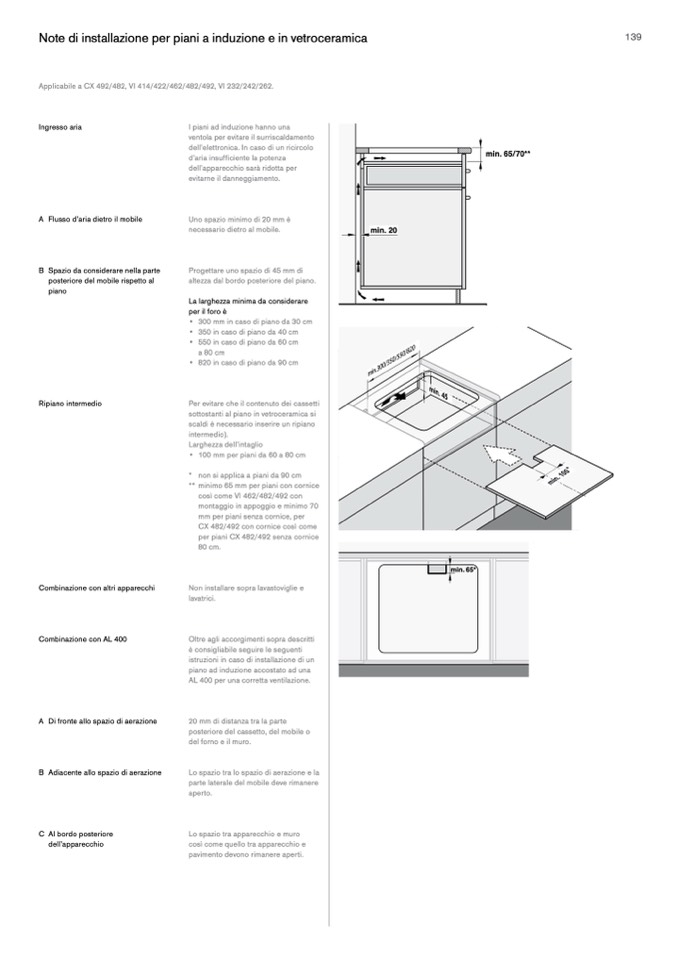

Note di installazione per piani a induzione e in vetroceramica

139

Applicabile a CX 492/482, VI 414/422/462/482/492, VI 232/242/262.

Ingresso aria

A Flusso d’aria dietro il mobile

B Spazio da considerare nella parte

posteriore del mobile rispetto al

piano

Ripiano intermedio

I piani ad induzione hanno una

ventola per evitare il surriscaldamento

dell’elettronica. In caso di un ricircolo

d’aria insufficiente la potenza

dell’apparecchio sarà ridotta per

evitarne il danneggiamento.

Uno spazio minimo di 20 mm è

necessario dietro al mobile.

Progettare uno spazio di 45 mm di

altezza dal bordo posteriore del piano.

La larghezza minima da considerare

per il foro è

• 300mmincasodipianoda30cm

• 350incasodipianoda40cm

• 550incasodipianoda60cm

a 80 cm

• 820incasodipianoda90cm

Per evitare che il contenuto dei cassetti

sottostanti al piano in vetroceramica si

scaldi è necessario inserire un ripiano

intermedio).

Larghezza dell’intaglio

• 100mmperpianida60a80cm

* non si applica a piani da 90 cm

** minimo 65 mm per piani con cornice

così come VI 462/482/492 con

montaggio in appoggio e minimo 70

mm per piani senza cornice, per

CX 482/492 con cornice così come

per piani CX 482/492 senza cornice

80 cm.

Non installare sopra lavastoviglie e

lavatrici.

Oltre agli accorgimenti sopra descrit

è consigliabile seguire le seguenti

istruzioni in caso di installazione di u

piano ad induzione accostato ad una

AL 400 per una corretta ventilazione.

20 mm di distanza tra la parte

posteriore del cassetto, del mobile o

del forno e il muro.

Lo spazio tra lo spazio di aerazione e la

parte laterale del mobile deve rimanere

aperto.

Lo spazio tra apparecchio e muro

così come quello tra apparecchio e

pavimento devono rimanere aperti.

���� �������

���� ��

ti

n

���� ���

Combinazione con altri apparecchi

Combinazione con AL 400

A Di fronte allo spazio di aerazione

B Adiacente allo spazio di aerazione

C Al bordo posteriore

dell’apparecchio

min.300/350/550/820

���� ��
