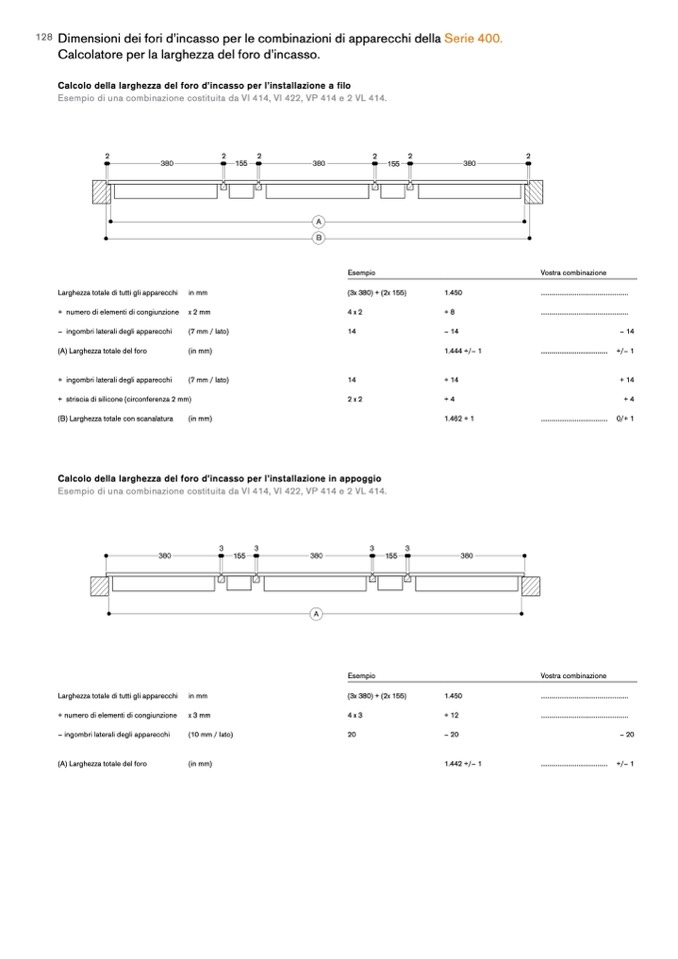

Dimensioni dei fori d’incasso per le combinazioni di apparecchi della Serie 400.
Calcolatore per la larghezza del foro d’incasso.
Calcolo della larghezza del foro d’incasso per l’installazione a filo
Esempio di una combinazione costituita da VI 414, VI 422, VP 414 e 2 VL 414.
2
Larghezza totale di tutti gli apparecchi
+ numero di elementi di congiunzione
– ingombri laterali degli apparecchi
(A) Larghezza totale del foro
+ ingombri laterali degli apparecchi
+ striscia di silicone (circonferenza 2 mm)
(B) Larghezza totale con scanalatura
(in mm)
2
155
2
in mm
x 2 mm
(7 mm / lato)
(in mm)
2
155
2
Esempio
(3x 380) + (2x 155)
4x 2
14
14
2x 2
2
(7 mm / lato)
+/– 1
+1
.......................................
.......................................
– 14
+/– 1
+ 14
+4
0/+ 1
Calcolo della larghezza del foro d’incasso per l’installazione in appoggio
Esempio di una combinazione costituita da VI 414, VI 422, VP 414 e 2 VL 414.
1.450
+8
– 14
1.444
+ 14
+4
1.462
Vostra combinazione
...................................................
...................................................
155
155
Esempio
(3x 380) + (2x 155)
4 x 3
20
Vostra combinazione
Larghezza totale di tutti gli apparecchi
+ numero di elementi di congiunzione
– ingombri laterali degli apparecchi
(A) Larghezza totale del foro
in mm
x 3 mm
(10 mm / lato)
(in mm)
1.450
+ 12
– 20
1.442 +/– 1
...................................................
...................................................
– 20
....................................... +/– 1
