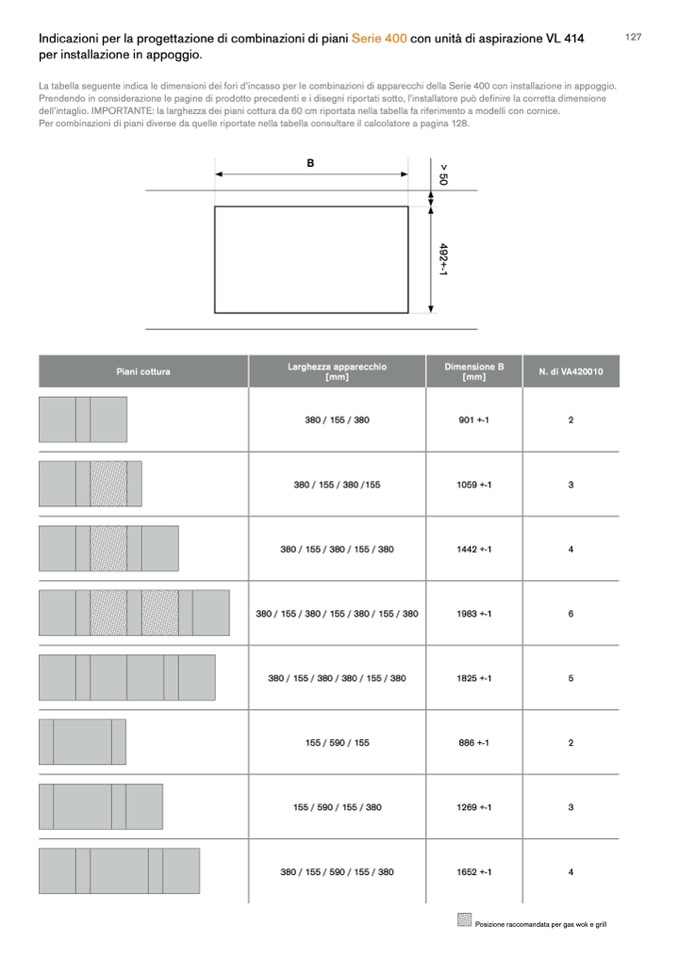

Indicazioni per la progettazione di combinazioni di piani Serie 400 con unità di aspirazione VL 414

per installazione in appoggio.

127

La tabella seguente indica le dimensioni dei fori d’incasso per le combinazioni di apparecchi della Serie 400 con installazione in appoggio.

Prendendo in considerazione le pagine di prodotto precedenti e i disegni riportati sotto, l’installatore può definire la corretta dimensione

dell’intaglio. IMPORTANTE: la larghezza dei piani cottura da 60 cm riportata nella tabella fa riferimento a modelli con cornice.

Per combinazioni di piani diverse da quelle riportate nella tabella consultare il calcolatore a pagina 128.

B

Piani cottura

Larghezza apparecchio

[mm]

Dimensione B

[mm]

N. di VA420010

380 / 155 / 380

901 +-1

380 / 155 / 380 /155

1059 +-1

380 / 155 / 380 / 155 / 380

1442 +-1

380 / 155 / 380 / 155 / 380 / 155 / 380

1983 +-1

380 / 155 / 380 / 380 / 155 / 380

1825 +-1

155 / 590 / 155

886 +-1

155 / 590 / 155 / 380

1269 +-1

380 / 155 / 590 / 155 / 380

2

3

4

6

5

2

3

1652 +-1

4

Posizione raccomandata per gas wok e grill

>

5

0

4

9

2

+

-

1
