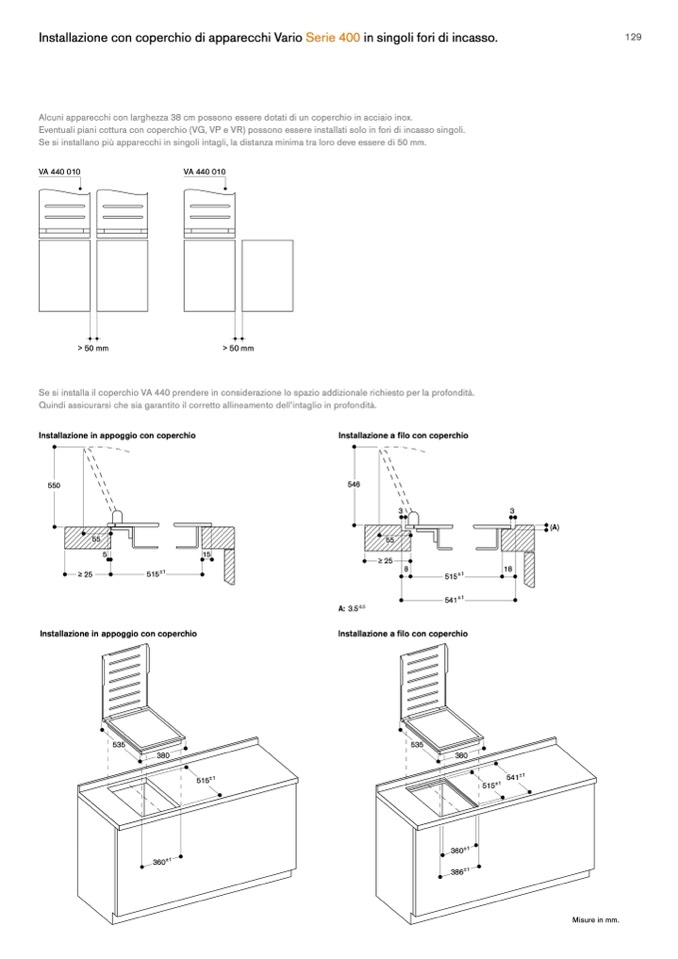

Installazione con coperchio di apparecchi Vario Serie 400 in singoli fori di incasso.

129

Alcuni apparecchi con larghezza 38 cm possono essere dotati di un coperchio in acciaio inox.

Eventuali piani cottura con coperchio (VG, VP e VR) possono essere installati solo in fori di incasso singoli.

Se si installano più apparecchi in singoli intagli, la distanza minima tra loro deve essere di 50 mm.

VA 440 010

VA 440 010

> 50 mm

> 50 mm

Se si installa il coperchio VA 440 prendere in considerazione lo spazio addizionale richiesto per la profondità.

Quindi assicurarsi che sia garantito il corretto allineamento dell’intaglio in profondità.

Installazione in appoggio con coperchio

Installazione a filo con coperchio

550

≥ 25

546

3

3

(A)

55

5

≥ 25

15

55

515±1

515±1

541±1

8

18

Installazione in appoggio con coperchio

A: 3.5

-0.5

Installazione a filo con coperchio

535

380

±1

541±1

535

380

360±1

515±1

515

360±1

386±1

Misure in mm.
