126

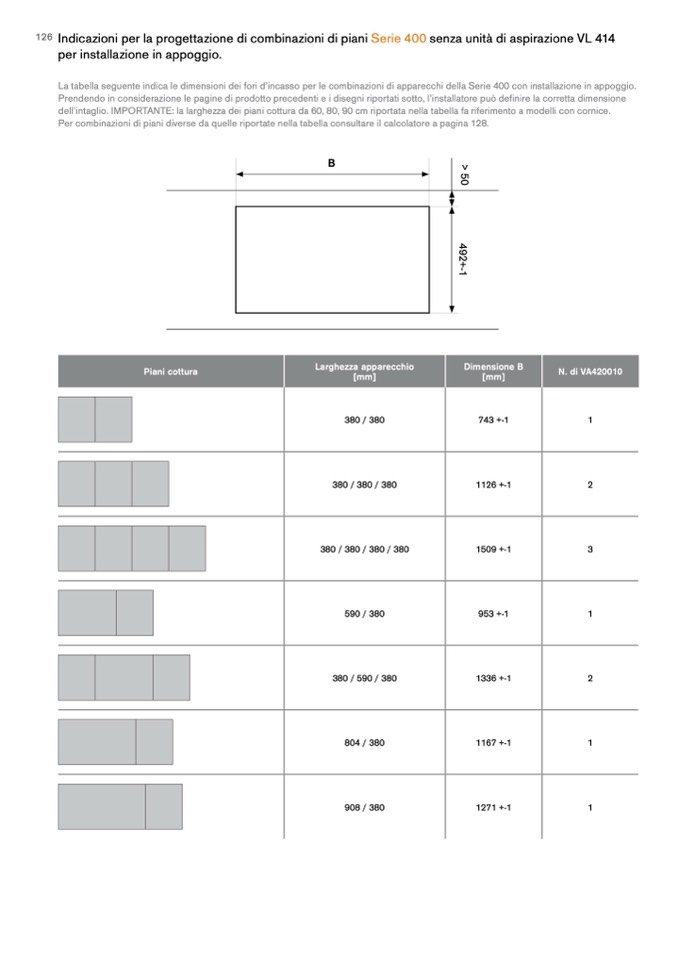

Indicazioni per la progettazione di combinazioni di piani Serie 400 senza unità di aspirazione VL 414

per installazione in appoggio.

La tabella seguente indica le dimensioni dei fori d’incasso per le combinazioni di apparecchi della Serie 400 con installazione in appoggio.

Prendendo in considerazione le pagine di prodotto precedenti e i disegni riportati sotto, l’installatore può definire la corretta dimensione

dell’intaglio. IMPORTANTE: la larghezza dei piani cottura da 60, 80, 90 cm riportata nella tabella fa riferimento a modelli con cornice.

Per combinazioni di piani diverse da quelle riportate nella tabella consultare il calcolatore a pagina 128.

B

Piani cottura

Larghezza apparecchio

[mm]

380 / 380

Dimensione B

[mm]

N. di VA420010

743 +-1

380 / 380 / 380

1126 +-1

380 / 380 / 380 / 380

1509 +-1

590 / 380

953 +-1

380 / 590 / 380

1336 +-1

804 / 380

1167 +-1

908 / 380

1

2

3

1

2

1

1271 +-1

1

>

5

0

4

9

2

+

-

1
