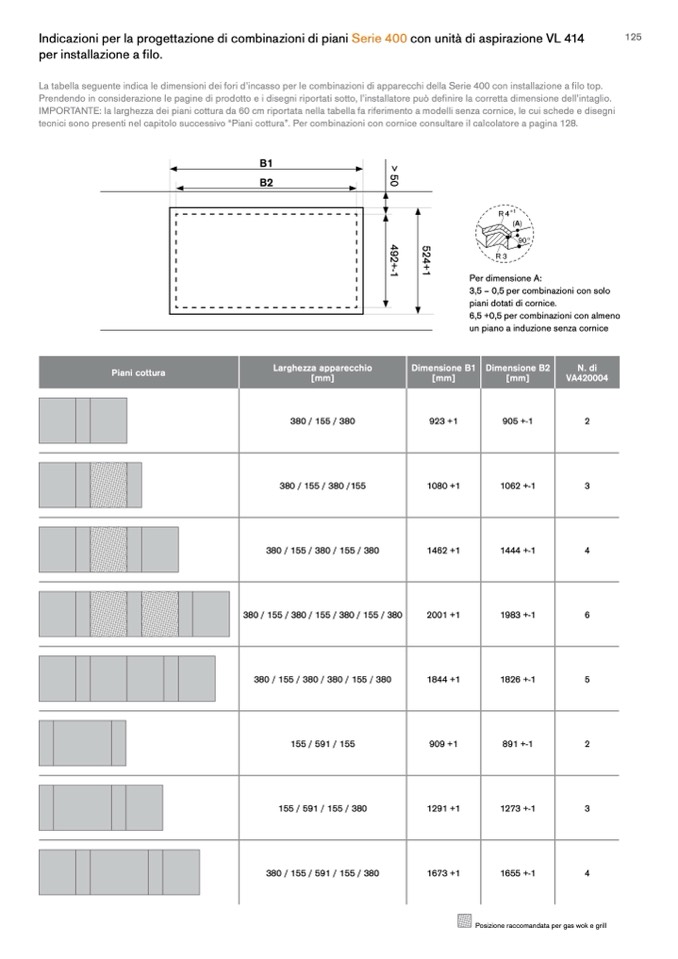

Indicazioni per la progettazione di combinazioni di piani Serie 400 con unità di aspirazione VL 414

per installazione a filo.

125

La tabella seguente indica le dimensioni dei fori d’incasso per le combinazioni di apparecchi della Serie 400 con installazione a filo top.

Prendendo in considerazione le pagine di prodotto e i disegni riportati sotto, l’installatore può definire la corretta dimensione dell’intaglio.

IMPORTANTE: la larghezza dei piani cottura da 60 cm riportata nella tabella fa riferimento a modelli senza cornice, le cui schede e disegni

tecnici sono presenti nel capitolo successivo “Piani cottura”. Per combinazioni con cornice consultare il calcolatore a pagina 128.

B1

B2

Piani cottura

Larghezza apparecchio

[mm]

Dimensione B1

[mm]

Dimensione B2

[mm]

N. di

VA420004

380 / 155 / 380

923 +1

905 +-1

380 / 155 / 380 /155

1080 +1

1062 +-1

380 / 155 / 380 / 155 / 380

1462 +1

1444 +-1

380 / 155 / 380 / 155 / 380 / 155 / 380

2001 +1

1983 +-1

380 / 155 / 380 / 380 / 155 / 380

1844 +1

1826 +-1

155 / 591 / 155

909 +1

891 +-1

155 / 591 / 155 / 380

1291 +1

1273 +-1

380 / 155 / 591 / 155 / 380

1673 +1

4

Per dimensione A:

3,5 – 0,5 per combinazioni con solo

piani dotati di cornice.

6,5 +0,5 per combinazioni con almeno

un piano a induzione senza cornice

2

3

4

6

5

2

3

1655 +-1

4

Posizione raccomandata per gas wok e grill

5

2

4

+

1

>

5

0

4

9

2

+

-

1
