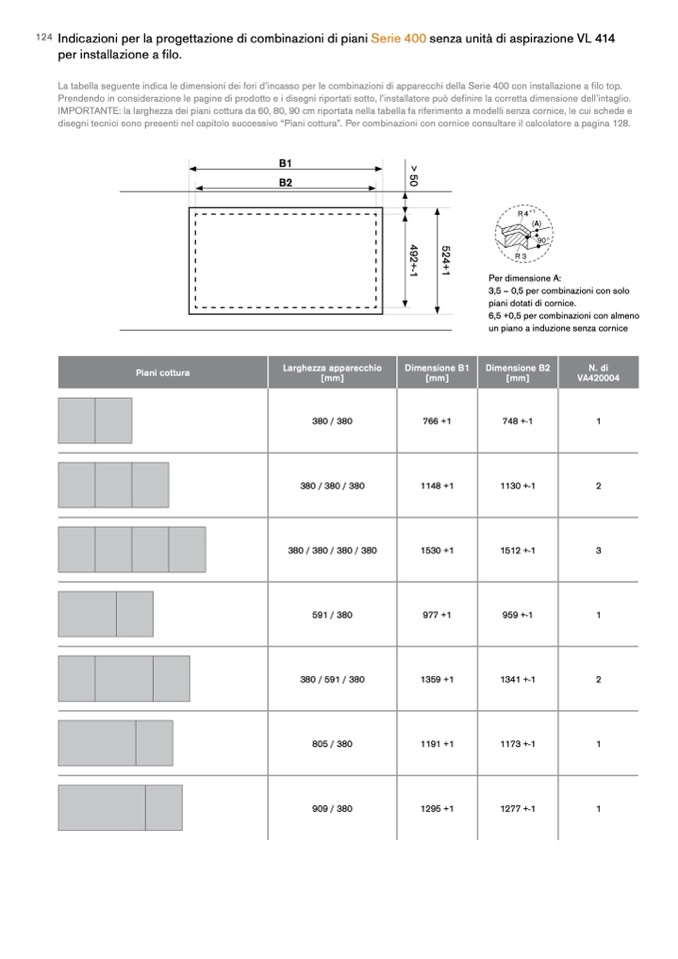

Indicazioni per la progettazione di combinazioni di piani Serie 400 senza unità di aspirazione VL 414

per installazione a filo.

La tabella seguente indica le dimensioni dei fori d’incasso per le combinazioni di apparecchi della Serie 400 con installazione a filo top.

Prendendo in considerazione le pagine di prodotto e i disegni riportati sotto, l’installatore può definire la corretta dimensione dell’intaglio.

IMPORTANTE: la larghezza dei piani cottura da 60, 80, 90 cm riportata nella tabella fa riferimento a modelli senza cornice, le cui schede e

disegni tecnici sono presenti nel capitolo successivo “Piani cottura”. Per combinazioni con cornice consultare il calcolatore a pagina 128.

B1

B2

Piani cottura

Larghezza apparecchio

[mm]

380 / 380

Dimensione B1

[mm]

Dimensione B2

[mm]

N. di

VA420004

766 +1

748 +-1

380 / 380 / 380

1148 +1

1130 +-1

380 / 380 / 380 / 380

1530 +1

1512 +-1

591 / 380

977 +1

959 +-1

380 / 591 / 380

1359 +1

1341 +-1

805 / 380

1191 +1

1173 +-1

909 / 380

1295 +1

4

Per dimensione A:

3,5 – 0,5 per combinazioni con solo

piani dotati di cornice.

6,5 +0,5 per combinazioni con almeno

un piano a induzione senza cornice

1

2

3

1

2

1

1277 +-1

1

5

2

4

+

1

>

5

0

4

9

2

+

-

1
