123
3
115 (B)
380
520 (A)
90
360±1
118 (B)
1500
380
520 (A)
3
524+1 (A)
492±1 (A)
ø 50
1500
≥ 50
492±1 (A)
dia. 50
90°
dia. 60
R 3
≥ 50
R 4+1
(C)
ø 60
R 3
> 35
> 35

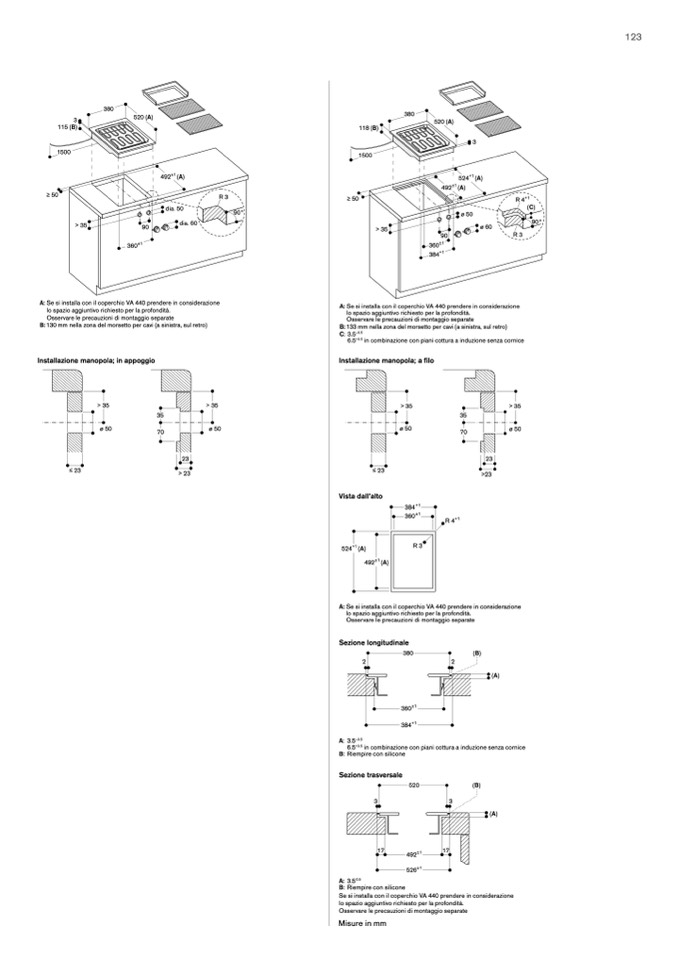

A: Se si installa con il coperchio VA 440 prendere in considerazione
lo spazio aggiuntivo richiesto per la profondità.
Osservare le precauzioni di montaggio separate
B: 130 mm nella zona del morsetto per cavi (a sinistra, sul retro)
A: Se si installa con il coperchio VA 440 prendere in considerazione
lo spazio aggiuntivo richiesto per la profondità.
Osservare le precauzioni di montaggio separate
B: 133 mm nella zona del morsetto per cavi (a sinistra, sul retro)
C: 3.5
–0.5
6.5
+0.5
in combinazione con piani cottura a induzione senza cornice
Installazione manopola; in appoggio
Installazione manopola; a filo
90
360±1
384+1
23
> 35
ø 50
35
70
> 35
ø 50
> 35
ø 50
384+1
360±1
35
70
> 35
ø 50
23
≤ 23
> 23
≤ 23
Vista dall’alto
>23
R 4+1
524+1 (A)
492±1 (A)
R3
A: Se si installa con il coperchio VA 440 prendere in considerazione
lo spazio aggiuntivo richiesto per la profondità.
Osservare le precauzioni di montaggio separate
Sezione longitudinale
380
(B)
2
2
360±1
384+1
(A)
A: 3.5
–0.5
6.5
+0.5
in combinazione con piani cottura a induzione senza cornice
B: Riempire con silicone
Sezione trasversale
520
(B)
3
3
(A)
492±1
526±1
A: 3.5
-0.5
B: Riempire con silicone
Se si installa con il coperchio VA 440 prendere in considerazione
lo spazio aggiuntivo richiesto per la profondità.
Osservare le precauzioni di montaggio separate
Misure in mm
17
17
90°
