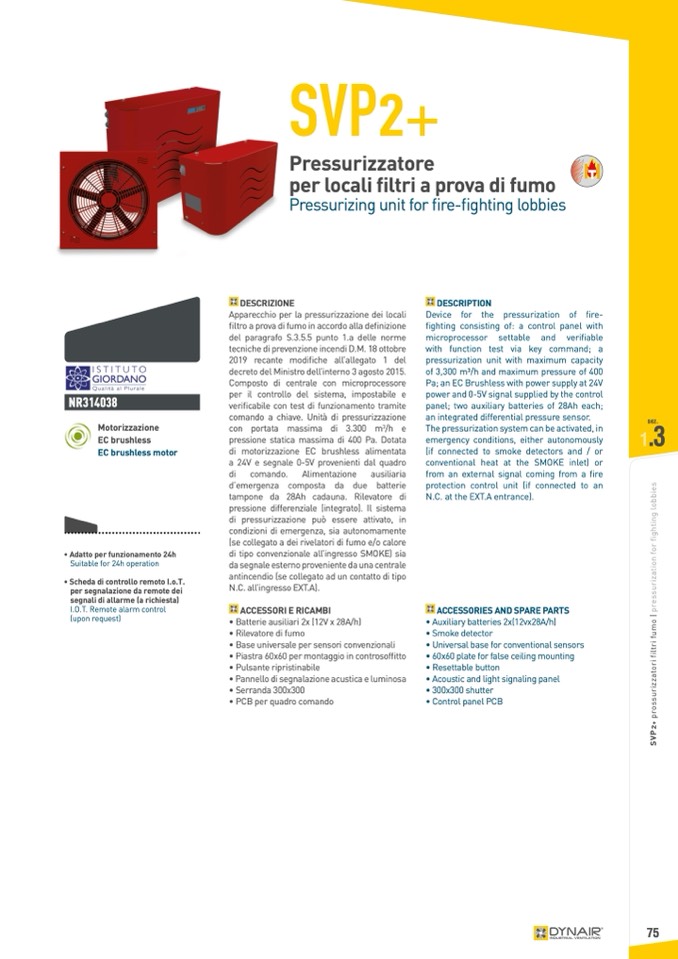

SVP2+

Pressurizzatore

per locali filtri a prova di fumo

Pressurizing unit for fire-fighting lobbies

NR314038

Motorizzazione

EC brushless

EC brushless motor

• Adatto per funzionamento 24h

Suitable for 24h operation

• Scheda di controllo remoto I.o.T.

per segnalazione da remote dei

segnali di allarme (a richiesta)

I.O.T. Remote alarm control

(upon request)

DESCRIZIONE

Apparecchio per la pressurizzazione dei locali

filtro a prova di fumo in accordo alla definizione

del paragrafo S.3.5.5 punto 1.a delle norme

tecniche di prevenzione incendi D.M. 18 ottobre

2019 recante modifiche all’allegato 1 del

decreto del Ministro dell’interno 3 agosto 2015.

Composto di centrale con microprocessore

per il controllo del sistema, impostabile e

verificabile con test di funzionamento tramite

comando a chiave. Unità di pressurizzazione

con portata massima di 3.300 m

3

/h e

pressione statica massima di 400 Pa. Dotata

di motorizzazione EC brushless alimentata

a 24V e segnale 0-5V provenienti dal quadro

di comando. Alimentazione ausiliaria

d’emergenza composta da due batterie

tampone da 28Ah cadauna. Rilevatore di

pressione differenziale (integrato). Il sistema

di pressurizzazione può essere attivato, in

condizioni di emergenza, sia autonomamente

(se collegato a dei rivelatori di fumo e/o calore

di tipo convenzionale all’ingresso SMOKE) sia

da segnale esterno proveniente da una centrale

antincendio (se collegato ad un contatto di tipo

N.C. all’ingresso EXT.A).

ACCESSORI E RICAMBI

• Batterie ausiliari 2x (12V x 28A/h)

• Rilevatore di fumo

• Base universale per sensori convenzionali

• Piastra 60x60 per montaggio in controsoffitto

• Pulsante ripristinabile

• Pannello di segnalazione acustica e luminosa

• Serranda 300x300

• PCB per quadro comando

DESCRIPTION

Device for the pressurization of fire-

fighting consisting of: a control panel with

microprocessor settable and verifiable

with function test via key command; a

pressurization unit with maximum capacity

of 3,300 m3/h and maximum pressure of 400

Pa; an EC Brushless with power supply at 24V

power and 0-5V signal supplied by the control

panel; two auxiliary batteries of 28Ah each;

an integrated differential pressure sensor.

The pressurization system can be activated, in

emergency conditions, either autonomously

(if connected to smoke detectors and / or

conventional heat at the SMOKE inlet) or

from an external signal coming from a fire

protection control unit (if connected to an

N.C. at the EXT.A entrance).

ACCESSORIES AND SPARE PARTS

• Auxiliary batteries 2x(12vx28A/h)

• Smoke detector

• Universal base for conventional sensors

• 60x60 plate for false ceiling mounting

• Resettable button

• Acoustic and light signaling panel

• 300x300 shutter

• Control panel PCB
