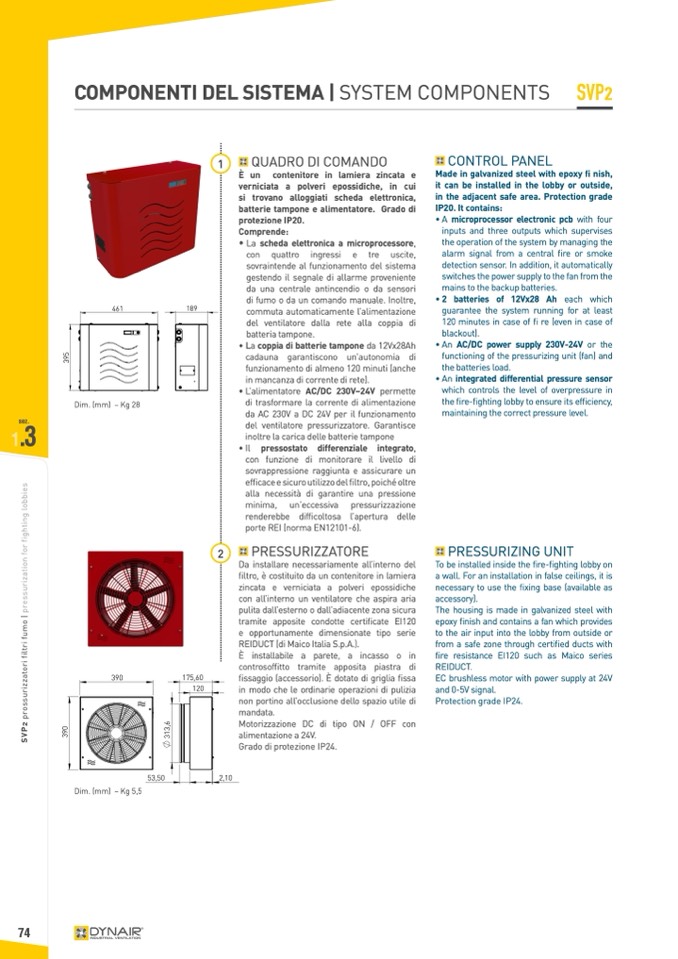

COMPONENTI DEL SISTEMA | SYSTEM COMPONENTS SVP2

461

Dim. (mm) – Kg 28

189

each which

Dim. (mm) – Kg 5,5

390

175,60

53,50

2,10

2

120

1

QUADRO DI COMANDO

È un contenitore in lamiera zincata e

verniciata a polveri epossidiche, in cui

si trovano alloggiati scheda elettronica,

batterie tampone e alimentatore. Grado di

protezione IP20.

Comprende:

• La scheda elettronica a microprocessore,

con quattro ingressi e tre uscite,

sovraintende al funzionamento del sistema

gestendo il segnale di allarme proveniente

da una centrale antincendio o da sensori

di fumo o da un comando manuale. Inoltre,

commuta automaticamente l’alimentazione

del ventilatore dalla rete alla coppia di

batteria tampone.

• La coppia di batterie tampone da 12Vx28Ah

cadauna garantiscono un’autonomia di

funzionamento di almeno 120 minuti (anche

in mancanza di corrente di rete).

• L’alimentatore AC/DC 230V–24V permette

di trasformare la corrente di alimentazione

da AC 230V a DC 24V per il funzionamento

del ventilatore pressurizzatore. Garantisce

inoltre la carica delle batterie tampone

• Il pressostato differenziale integrato,

con funzione di monitorare il livello di

sovrappressione raggiunta e assicurare un

efficace e sicuro utilizzo del filtro, poiché oltre

alla necessità di garantire una pressione

minima, un’eccessiva pressurizzazione

renderebbe difficoltosa l’apertura delle

porte REI (norma EN12101-6).

PRESSURIZZATORE

Da installare necessariamente all’interno del

filtro, è costituito da un contenitore in lamiera

zincata e verniciata a polveri epossidiche

con all’interno un ventilatore che aspira aria

pulita dall’esterno o dall’adiacente zona sicura

tramite apposite condotte certificate EI120

e opportunamente dimensionate tipo serie

REIDUCT (di Maico Italia S.p.A.).

È installabile a parete, a incasso o in

controsoffitto tramite apposita piastra di

fissaggio (accessorio). È dotato di griglia fissa

in modo che le ordinarie operazioni di pulizia

non portino all’occlusione dello spazio utile di

mandata.

Motorizzazione DC di tipo ON / OFF con

alimentazione a 24V.

Grado di protezione IP24.

CONTROL PANEL

Made in galvanized steel with epoxy fi nish,

it can be installed in the lobby or outside,

in the adjacent safe area. Protection grade

IP20. It contains:

• A microprocessor electronic pcb with four

inputs and three outputs which supervises

the operation of the system by managing the

alarm signal from a central fire or smoke

detection sensor. In addition, it automatically

switches the power supply to the fan from the

mains to the backup batteries.

• 2 batteries of 12Vx28 Ah

guarantee the system running for at least

120 minutes in case of fi re (even in case of

blackout).

• An AC/DC power supply 230V-24V or the

functioning of the pressurizing unit (fan) and

the batteries load.

• An integrated differential pressure sensor

which controls the level of overpressure in

the fire-fighting lobby to ensure its efficiency,

maintaining the correct pressure level.

PRESSURIZING UNIT

To be installed inside the fire-fighting lobby on

a wall. For an installation in false ceilings, it is

necessary to use the fixing base (available as

accessory).

The housing is made in galvanized steel with

epoxy finish and contains a fan which provides

to the air input into the lobby from outside or

from a safe zone through certified ducts with

fire resistance EI120 such as Maico series

REIDUCT.

EC brushless motor with power supply at 24V

and 0-5V signal.

Protection grade IP24.
