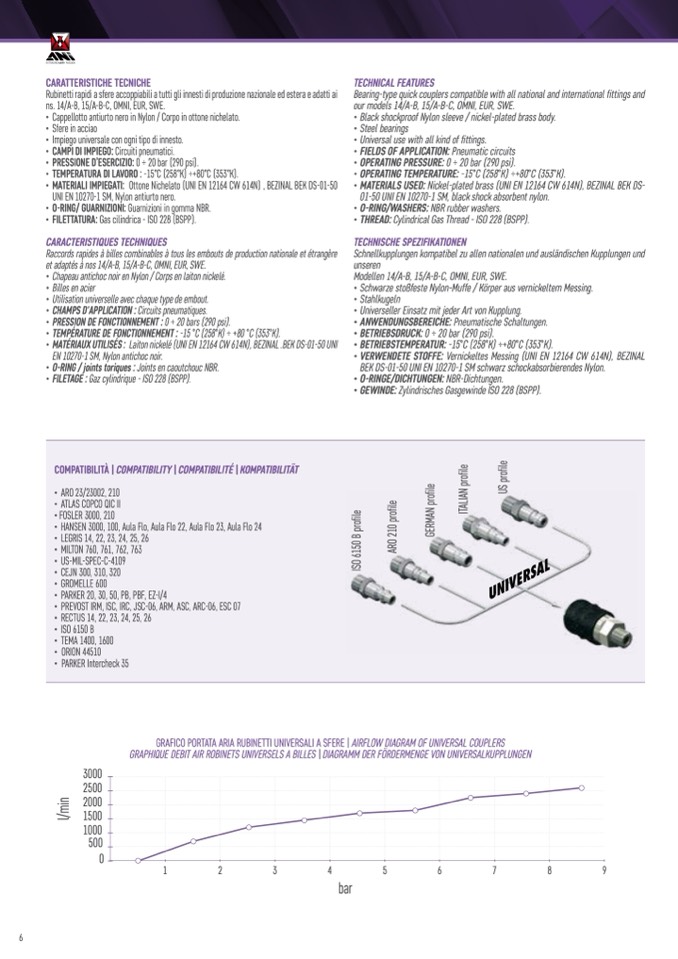

CARATTERISTICHE TECNICHE

Rubinetti rapidi a sfere accoppiabili a tutti gli innesti di produzione nazionale ed estera e adatti ai

ns. 14/A-B, 15/A-B-C, OMNI, EUR, SWE.

• Cappellotto antiurto nero in Nylon / Corpo in ottone nichelato.

• Sfere in acciao

• Impiego universale con ogni tipo di innesto.

• CAMPI DI IMPIEGO: Circuiti pneumatici.

• PRESSIONE D’ESERCIZIO: 0 ÷ 20 bar (290 psi).

• TEMPERATURA DI LAVORO : -15°C (258°K) ÷+80°C (353°K).

• MATERIALI IMPIEGATI: Ottone Nichelato (UNI EN 12164 CW 614N) , BEZINAL BEK DS-01-50

UNI EN 10270-1 SM, Nylon antiurto nero.

• O-RING/ GUARNIZIONI: Guarnizioni in gomma NBR.

• FILETTATURA: Gas cilindrica - ISO 228 (BSPP).

CARACTERISTIQUES TECHNIQUES

Raccords rapides à billes combinables à tous les embouts de production nationale et étrangère

et adaptés à nos 14/A-B, 15/A-B-C, OMNI, EUR, SWE.

• Chapeau antichoc noir en Nylon / Corps en laiton nickelé.

• Billes en acier

• Utilisation universelle avec chaque type de embout.

• CHAMPS D'APPLICATION : Circuits pneumatiques.

• PRESSION DE FONCTIONNEMENT : 0 ÷ 20 bars (290 psi).

• TEMPÉRATURE DE FONCTIONNEMENT : -15 °C (258°K) ÷ +80 °C (353°K).

• MATÉRIAUX UTILISÉS : Laiton nickelé (UNI EN 12164 CW 614N), BEZINAL .BEK DS-01-50 UNI

EN 10270-1 SM, Nylon antichoc noir.

• O-RING / joints toriques : Joints en caoutchouc NBR.

• FILETAGE : Gaz cylindrique - ISO 228 (BSPP).

TECHNICAL FEATURES

Bearing-type quick couplers compatible with all national and international fittings and

our models 14/A-B, 15/A-B-C, OMNI, EUR, SWE.

• Black shockproof Nylon sleeve / nickel-plated brass body.

• Steel bearings

• Universal use with all kind of fittings.

• FIELDS OF APPLICATION: Pneumatic circuits

• OPERATING PRESSURE: 0 ÷ 20 bar (290 psi).

• OPERATING TEMPERATURE: -15°C (258°K) ÷+80°C (353°K).

• MATERIALS USED: Nickel-plated brass (UNI EN 12164 CW 614N), BEZINAL BEK DS-

01-50 UNI EN 10270-1 SM, black shock absorbent nylon.

• O-RING/WASHERS: NBR rubber washers.

• THREAD: Cylindrical Gas Thread - ISO 228 (BSPP).

TECHNISCHE SPEZIFIKATIONEN

Schnellkupplungen kompatibel zu allen nationalen und ausländischen Kupplungen und

unseren

Modellen 14/A-B, 15/A-B-C, OMNI, EUR, SWE.

• Schwarze stoßfeste Nylon-Muffe / Körper aus vernickeltem Messing.

• Stahlkugeln

• Universeller Einsatz mit jeder Art von Kupplung.

• ANWENDUNGSBEREICHE: Pneumatische Schaltungen.

• BETRIEBSDRUCK: 0 ÷ 20 bar (290 psi).

• BETRIEBSTEMPERATUR: -15°C (258°K) ÷+80°C (353°K).

• VERWENDETE STOFFE: Vernickeltes Messing (UNI EN 12164 CW 614N), BEZINAL

BEK DS-01-50 UNI EN 10270-1 SM schwarz schockabsorbierendes Nylon.

• O-RINGE/DICHTUNGEN: NBR-Dichtungen.

• GEWINDE: Zylindrisches Gasgewinde ISO 228 (BSPP).

COMPATIBILITÀ | COMPATIBILITY | COMPATIBILITÉ | KOMPATIBILITÄT

• ARO 23/23002, 210

• ATLAS COPCO QIC II

• FOSLER 3000, 210

• HANSEN 3000, 100, Aula Flo, Aula Flo 22, Aula Flo 23, Aula Flo 24

• LEGRIS 14, 22, 23, 24, 25, 26

• MILTON 760, 761, 762, 763

• US-MIL-SPEC-C-4109

• CEJN 300, 310, 320

• GROMELLE 600

• PARKER 20, 30, 50, PB, PBF, EZ-I/4

• PREVOST IRM, ISC, IRC, JSC-06, ARM, ASC, ARC-06, ESC 07

• RECTUS 14, 22, 23, 24, 25, 26

• ISO 6150 B

• TEMA 1400, 1600

• ORION 44510

• PARKER Intercheck 35

3000

2500

2000

1500

1000

500

0

1

2

3

4

5

6

7

8

9

bar

GRAFICO PORTATA ARIA RUBINETTI UNIVERSALI A SFERE | AIRFLOW DIAGRAM OF UNIVERSAL COUPLERS

GRAPHIQUE DEBIT AIR ROBINETS UNIVERSELS A BILLES | DIAGRAMM DER FÖRDERMENGE VON UNIVERSALKUPPLUNGEN

6

l

/

m

i

n

I

S

O

6

1

5

0

B

p

r

o

f

i

l

e

A

R

O

2

1

0

p

r

o

f

i

l

e

G

E

R

M

A

N

p

r

o

f

i

l

e

I

T

A

L

I

A

N

p

r

o

f

i

l

e

U

S

p

r

o

f

i

l

e
