Quadri di

Regolazione

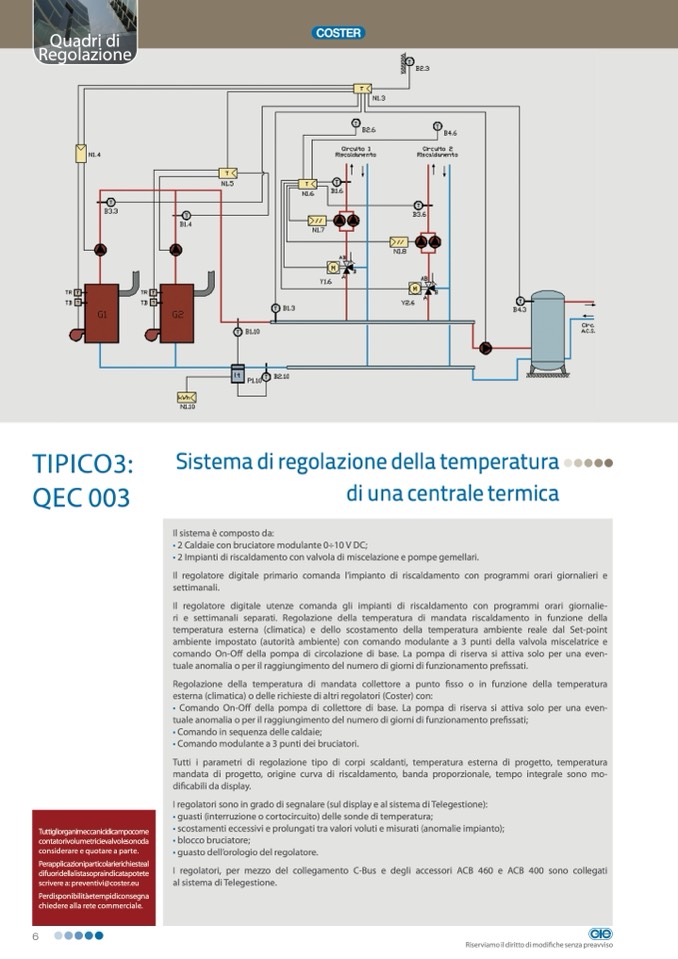

TIPICO3:

QEC 003

Sistema di regolazione della temperatura

di una centrale termica

Il sistema è composto da:

• 2 Caldaie con bruciatore modulante 0÷10 V DC;

• 2 Impianti di riscaldamento con valvola di miscelazione e pompe gemellari.

Il regolatore digitale primario comanda l’impianto di riscaldamento con programmi orari giornalieri e

settimanali.

Il regolatore digitale utenze comanda gli impianti di riscaldamento con programmi orari giornalie-

ri e settimanali separati. Regolazione della temperatura di mandata riscaldamento in funzione della

temperatura esterna (climatica) e dello scostamento della temperatura ambiente reale dal Set-point

ambiente impostato (autorità ambiente) con comando modulante a 3 punti della valvola miscelatrice e

comando On-Off della pompa di circolazione di base. La pompa di riserva si attiva solo per una even-

tuale anomalia o per il raggiungimento del numero di giorni di funzionamento prefissati.

Regolazione della temperatura di mandata collettore a punto fisso o in funzione della temperatura

esterna (climatica) o delle richieste di altri regolatori (Coster) con:

• Comando On-Off della pompa di collettore di base. La pompa di riserva si attiva solo per una even-

tuale anomalia o per il raggiungimento del numero di giorni di funzionamento prefissati;

• Comando in sequenza delle caldaie;

• Comando modulante a 3 punti dei bruciatori.

Tutti i parametri di regolazione tipo di corpi scaldanti, temperatura esterna di progetto, temperatura

mandata di progetto, origine curva di riscaldamento, banda proporzionale, tempo integrale sono mo-

dificabili da display.

I regolatori sono in grado di segnalare (sul display e al sistema di Telegestione):

• guasti (interruzione o cortocircuito) delle sonde di temperatura;

• scostamenti eccessivi e prolungati tra valori voluti e misurati (anomalie impianto);

• blocco bruciatore;

• guasto dell’orologio del regolatore.

I regolatori, per mezzo del collegamento C-Bus e degli accessori ACB 460 e ACB 400 sono collegati

al sistema di Telegestione.

Tuttigliorganimeccanicidicampocome

contatorivolumetricievalvolesonoda

considerare e quotare a parte.

Perapplicazioniparticolarierichiesteal

difuoridellalistasopraindicatapotete

scrivere a: preventivi@coster.eu

Perdisponibilitàetempidiconsegna

chiedere alla rete commerciale.
