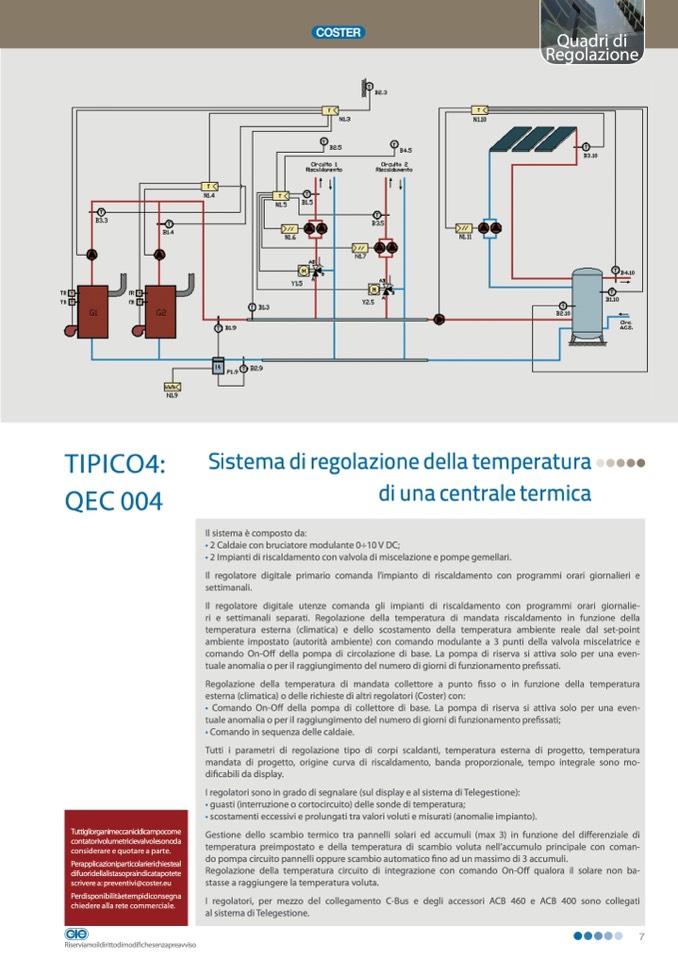

TIPICO4:

Il sistema è composto da:

• 2 Caldaie con bruciatore modulante 0÷10 V DC;

• 2 Impianti di riscaldamento con valvola di miscelazione e pompe gemellari.

Il regolatore digitale primario comanda l’impianto di riscaldamento con programmi orari giornalieri e

settimanali.

Il regolatore digitale utenze comanda gli impianti di riscaldamento con programmi orari giornalie-

ri e settimanali separati. Regolazione della temperatura di mandata riscaldamento in funzione della

temperatura esterna (climatica) e dello scostamento della temperatura ambiente reale dal set-point

ambiente impostato (autorità ambiente) con comando modulante a 3 punti della valvola miscelatrice e

comando On-Off della pompa di circolazione di base. La pompa di riserva si attiva solo per una even-

tuale anomalia o per il raggiungimento del numero di giorni di funzionamento prefissati.

Regolazione della temperatura di mandata collettore a punto fisso o in funzione della temperatura

esterna (climatica) o delle richieste di altri regolatori (Coster) con:

• Comando On-Off della pompa di collettore di base. La pompa di riserva si attiva solo per una even-

tuale anomalia o per il raggiungimento del numero di giorni di funzionamento prefissati;

• Comando in sequenza delle caldaie.

Tutti i parametri di regolazione tipo di corpi scaldanti, temperatura esterna di progetto, temperatura

mandata di progetto, origine curva di riscaldamento, banda proporzionale, tempo integrale sono mo-

dificabili da display.

I regolatori sono in grado di segnalare (sul display e al sistema di Telegestione):

• guasti (interruzione o cortocircuito) delle sonde di temperatura;

• scostamenti eccessivi e prolungati tra valori voluti e misurati (anomalie impianto).

Gestione dello scambio termico tra pannelli solari ed accumuli (max 3) in funzione del differenziale di

temperatura preimpostato e della temperatura di scambio voluta nell’accumulo principale con coman-

do pompa circuito pannelli oppure scambio automatico fino ad un massimo di 3 accumuli.

Regolazione della temperatura circuito di integrazione con comando On-Off qualora il solare non ba-

stasse a raggiungere la temperatura voluta.

I regolatori, per mezzo del collegamento C-Bus e degli accessori ACB 460 e ACB 400 sono collegati

al sistema di Telegestione.

Tuttigliorganimeccanicidicampocome

contatorivolumetricievalvolesonoda

considerare e quotare a parte.

Perapplicazioniparticolarierichiesteal

difuoridellalistasopraindicatapotete

scrivere a: preventivi@coster.eu

Perdisponibilitàetempidiconsegna

chiedere alla rete commerciale.

Riserviamoildirittodimodifichesenzapreavviso
