Quadri di

Regolazione

TIPICO2:

QEC 002

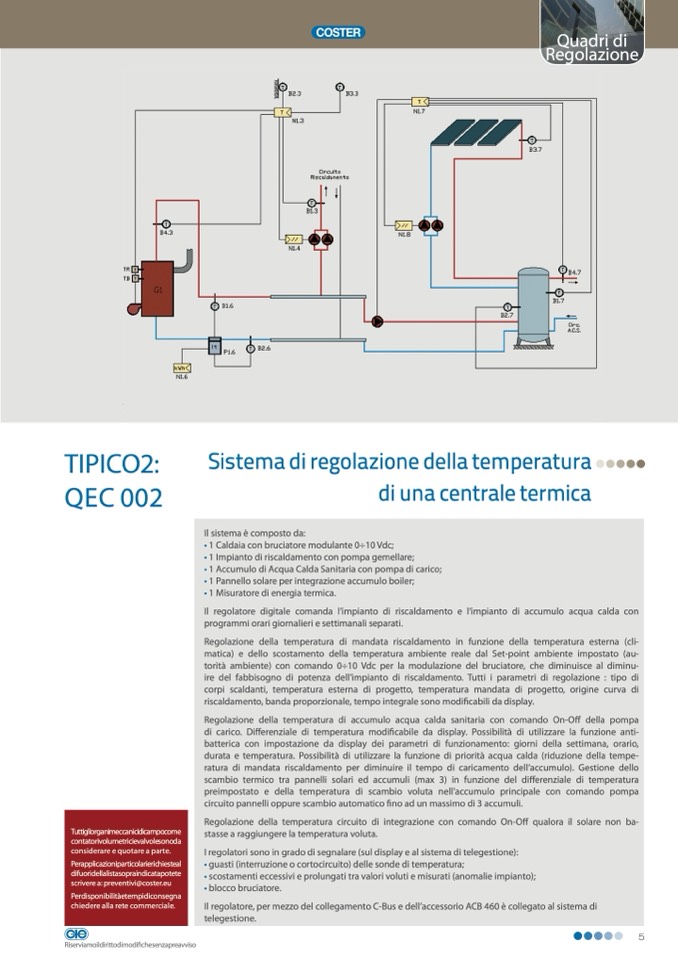

Sistema di regolazione della temperatura

di una centrale termica

Il sistema è composto da:

• 1 Caldaia con bruciatore modulante 0÷10 Vdc;

• 1 Impianto di riscaldamento con pompa gemellare;

• 1 Accumulo di Acqua Calda Sanitaria con pompa di carico;

• 1 Pannello solare per integrazione accumulo boiler;

• 1 Misuratore di energia termica.

Il regolatore digitale comanda l’impianto di riscaldamento e l’impianto di accumulo acqua calda con

programmi orari giornalieri e settimanali separati.

Regolazione della temperatura di mandata riscaldamento in funzione della temperatura esterna (cli-

matica) e dello scostamento della temperatura ambiente reale dal Set-point ambiente impostato (au-

torità ambiente) con comando 0÷10 Vdc per la modulazione del bruciatore, che diminuisce al diminu-

ire del fabbisogno di potenza dell’impianto di riscaldamento. Tutti i parametri di regolazione : tipo di

corpi scaldanti, temperatura esterna di progetto, temperatura mandata di progetto, origine curva di

riscaldamento, banda proporzionale, tempo integrale sono modificabili da display.

Regolazione della temperatura di accumulo acqua calda sanitaria con comando On-O

ff della pompa

di carico. Differenziale di temperatura modificabile da display. Possibilit

à di utilizzare la funzione anti-

batterica con impostazione da display dei parametri di funzionamento: giorni della settimana, orario,

durata e temperatura. Possibilità di utilizzare la funzione di priorità acqua calda (riduzione della tempe-

ratura di mandata riscaldamento per diminuire il tempo di caricamento dell’accumulo). Gestione dello

scambio termico tra pannelli solari ed accumuli (max 3) in funzione del differenziale di temperatura

preimpostato e della temperatura di scambio voluta nell’accumulo principale con comando pompa

circuito pannelli oppure scambio automatico fino ad un massimo di 3 accumuli.

Regolazione della temperatura circuito di integrazione con comando On-Off qualora il solare non ba-

stasse a raggiungere la temperatura voluta.

I regolatori sono in grado di segnalare (sul display e al sistema di telegestione):

• guasti (interruzione o cortocircuito) delle sonde di temperatura;

• scostamenti eccessivi e prolungati tra valori voluti e misurati (anomalie impianto);

• blocco bruciatore.

Il regolatore, per mezzo del collegamento C-Bus e dell’accessorio ACB 460 è collegato al sistema di

telegestione.

Tuttigliorganimeccanicidicampocome

contatorivolumetricievalvolesonoda

considerare e quotare a parte.

Perapplicazioniparticolarierichiesteal

difuoridellalistasopraindicatapotete

scrivere a: preventivi@coster.eu

Perdisponibilitàetempidiconsegna

chiedere alla rete commerciale.

Riserviamoildirittodimodifichesenzapreavviso

5
