Quadri di

Regolazione

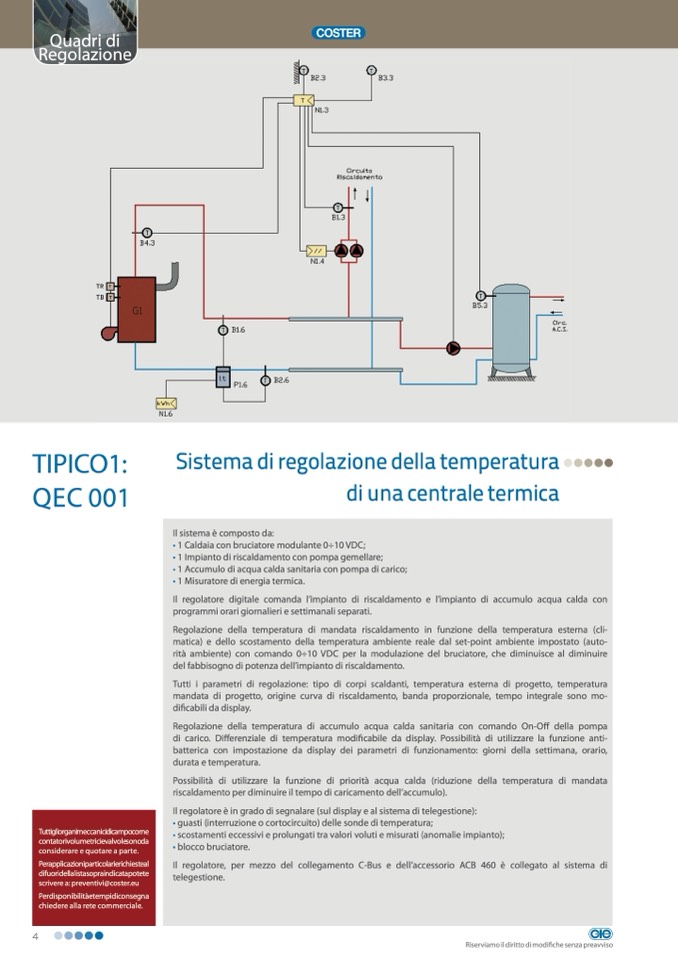

TIPICO1:

QEC 001

Sistema di regolazione della temperatura

di una centrale termica

Il sistema è composto da:

• 1 Caldaia con bruciatore modulante 0÷10 VDC;

• 1 Impianto di riscaldamento con pompa gemellare;

• 1 Accumulo di acqua calda sanitaria con pompa di carico;

• 1 Misuratore di energia termica.

Il regolatore digitale comanda l’impianto di riscaldamento e l’impianto di accumulo acqua calda con

programmi orari giornalieri e settimanali separati.

Regolazione della temperatura di mandata riscaldamento in funzione della temperatura esterna (cli-

matica) e dello scostamento della temperatura ambiente reale dal set-point ambiente impostato (auto-

rità ambiente) con comando 0÷10 VDC per la modulazione del bruciatore, che diminuisce al diminuire

del fabbisogno di potenza dell’impianto di riscaldamento.

Tutti i parametri di regolazione: tipo di corpi scaldanti, temperatura esterna di progetto, temperatura

mandata di progetto, origine curva di riscaldamento, banda proporzionale, tempo integrale sono mo-

dificabili da display.

Regolazione della temperatura di accumulo acqua calda sanitaria con comando On-Off della pompa

di carico. Differenziale di temperatura modificabile da display. Possibilità di utilizzare la funzione anti-

batterica con impostazione da display dei parametri di funzionamento: giorni della settimana, orario,

durata e temperatura.

Possibilità di utilizzare la funzione di priorità acqua calda (riduzione della temperatura di mandata

riscaldamento per diminuire il tempo di caricamento dell’accumulo).

Il regolatore è in grado di segnalare (sul display e al sistema di telegestione):

• guasti (interruzione o cortocircuito) delle sonde di temperatura;

• scostamenti eccessivi e prolungati tra valori voluti e misurati (anomalie impianto);

• blocco bruciatore.

Il regolatore, per mezzo del collegamento C-Bus e dell’accessorio ACB 460 è collegato al sistema di

telegestione.

Tuttigliorganimeccanicidicampocome

contatorivolumetricievalvolesonoda

considerare e quotare a parte.

Perapplicazioniparticolarierichiesteal

difuoridellalistasopraindicatapotete

scrivere a: preventivi@coster.eu

Perdisponibilitàetempidiconsegna

chiedere alla rete commerciale.

4

Riserviamo il diritto di modifiche senza preavviso
