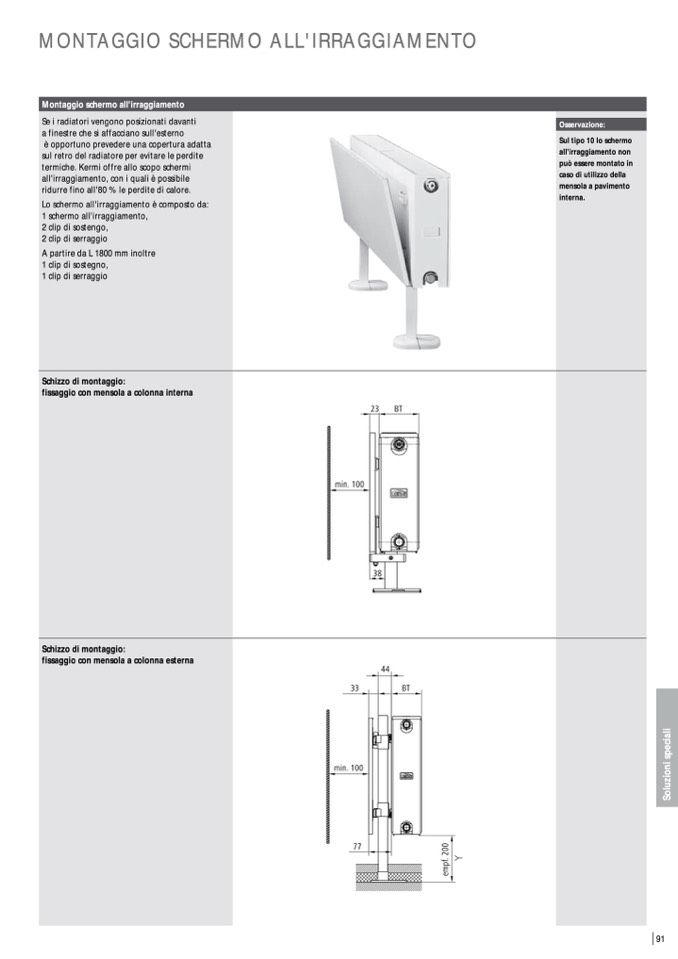

MONTAGGIO SCHERMO ALL'IRRAGGIAMENTO

Montaggio schermo all'irraggiamento

Se i radiatori vengono posizionati davanti

a finestre che si affacciano sull'esterno

è opportuno prevedere una copertura adatta

sul retro del radiatore per evitare le perdite

termiche. Kermi offre allo scopo schermi

all'irraggiamento, con i quali è possibile

ridurre fino all'80 % le perdite di calore.

Lo schermo all'irraggiamento è composto da:

1 schermo all'irraggiamento,

2 clip di sostengo,

2 clip di serraggio

A partire da L 1800 mm inoltre

1 clip di sostegno,

1 clip di serraggio

Schizzo di montaggio:

fissaggio con mensola a colonna interna

Osservazione:

Sul tipo 10 lo schermo

all'irraggiamento non

può essere montato in

caso di utilizzo della

mensola a pavimento

interna.

Schizzo di montaggio:

fissaggio con mensola a colonna esterna

S

o

l

u

z

i

o

n

i

s

p

e

c

i

a

l

i

91
