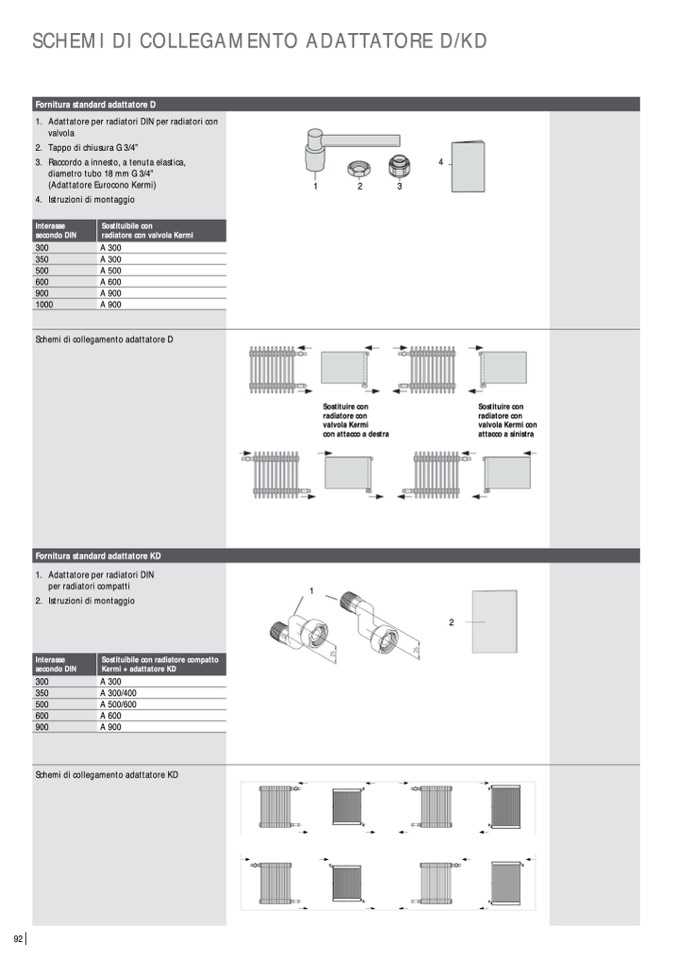

SCHEMI DI COLLEGAMENTO ADATTATORE D/KD

Fornitura standard adattatore D

1. Adattatore per radiatori DIN per radiatori con

valvola

2. Tappo di chiusura G 3/4”

3. Raccordo a innesto, a tenuta elastica,

diametro tubo 18 mm G 3/4”

(Adattatore Eurocono Kermi)

4. Istruzioni di montaggio

4

Interasse

secondo DIN

300

350

500

600

900

1000

Sostituibile con

radiatore con valvola Kermi

A 300

A 300

A 500

A 600

A 900

A 900

Schemi di collegamento adattatore D

Fornitura standard adattatore KD

1. Adattatore per radiatori DIN

per radiatori compatti

2. Istruzioni di montaggio

1

Interasse

secondo DIN

300

350

500

600

900

Sostituibile con radiatore compatto

Kermi + adattatore KD

A 300

A 300/400

A 500/600

A 600

A 900

Schemi di collegamento adattatore KD

1

2

3

Sostituire con

radiatore con

valvola Kermi

con attacco a destra

Sostituire con

radiatore con

valvola Kermi con

attacco a sinistra
