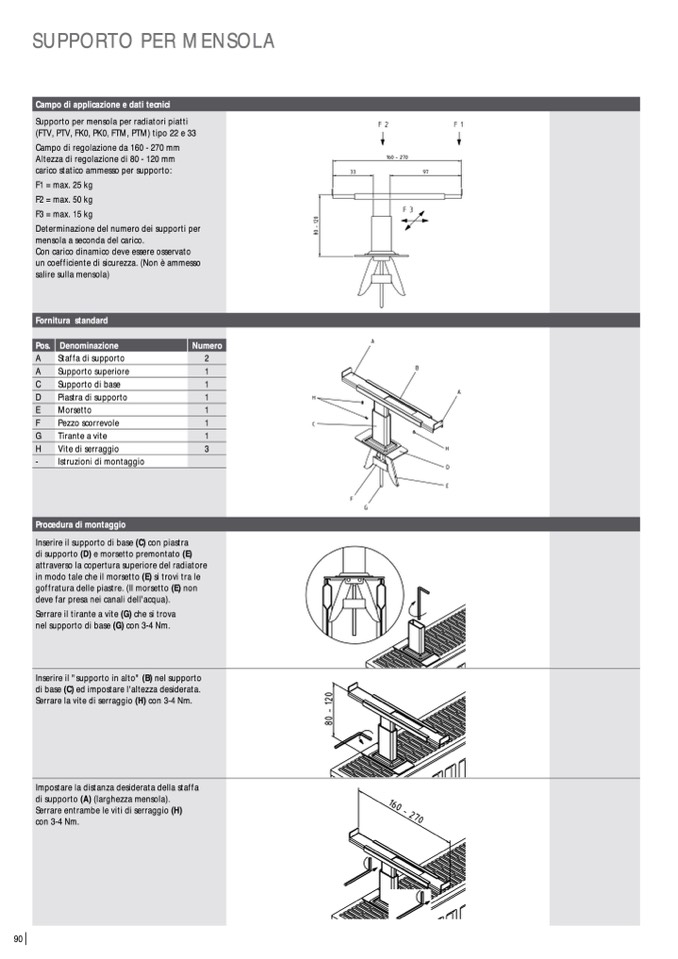

SUPPORTO PER MENSOLA

Campo di applicazione e dati tecnici

Supporto per mensola per radiatori piatti

(FTV, PTV, FK0, PK0, FTM, PTM) tipo 22 e 33

Campo di regolazione da 160 - 270 mm

Altezza di regolazione di 80 - 120 mm

carico statico ammesso per supporto:

F1 = max. 25 kg

F2 = max. 50 kg

F3 = max. 15 kg

Determinazione del numero dei supporti per

mensola a seconda del carico.

Con carico dinamico deve essere osservato

un coefficiente di sicurezza. (Non è ammesso

salire sulla mensola)

Fornitura standard

Pos. Denominazione

A

Staffa di supporto

A

Supporto superiore

C

Supporto di base

D

Piastra di supporto

E

Morsetto

F

Pezzo scorrevole

G

Tirante a vite

H

Vite di serraggio

-

Istruzioni di montaggio

Procedura di montaggio

Numero

2

1

1

1

1

1

1

3

Inserire il supporto di base (C) con piastra

di supporto (D) e morsetto premontato (E)

attraverso la copertura superiore del radiatore

in modo tale che il morsetto (E) si trovi tra le

goffratura delle piastre. (Il morsetto (E) non

deve far presa nei canali dell'acqua).

Serrare il tirante a vite (G) che si trova

nel supporto di base (G) con 3-4 Nm.

Inserire il "supporto in alto" (B) nel supporto

di base (C) ed impostare l'altezza desiderata.

Serrare la vite di serraggio (H) con 3-4 Nm.

Impostare la distanza desiderata della staffa

di supporto (A) (larghezza mensola).

Serrare entrambe le viti di serraggio (H)

con 3-4 Nm.
