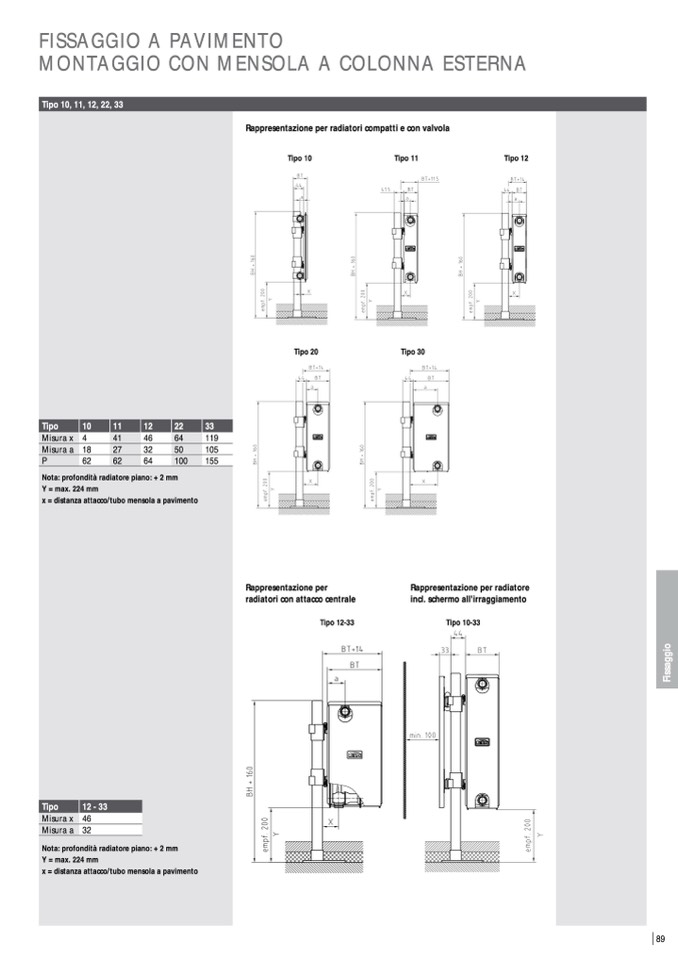

FISSAGGIO A PAVIMENTO

MONTAGGIO CON MENSOLA A COLONNA ESTERNA

Tipo 10, 11, 12, 22, 33

Tipo

10

11

12

22

33

Misura x 4

Misura a 18

P

62

41

46

27

32

62

64

64

119

50

105

100

155

Nota: profondità radiatore piano: + 2 mm

Y = max. 224 mm

x = distanza attacco/tubo mensola a pavimento

Tipo

Misura x

Misura a

12 - 33

46

32

Nota: profondità radiatore piano: + 2 mm

Y = max. 224 mm

x = distanza attacco/tubo mensola a pavimento

Rappresentazione per radiatori compatti e con valvola

Tipo 10

Tipo 11

Tipo 12

Tipo 20

Tipo 30

Rappresentazione per

radiatori con attacco centrale

Tipo 12-33

Rappresentazione per radiatore

incl. schermo all'irraggiamento

Tipo 10-33

F

i

s

s

a

g

g

i

o

89
