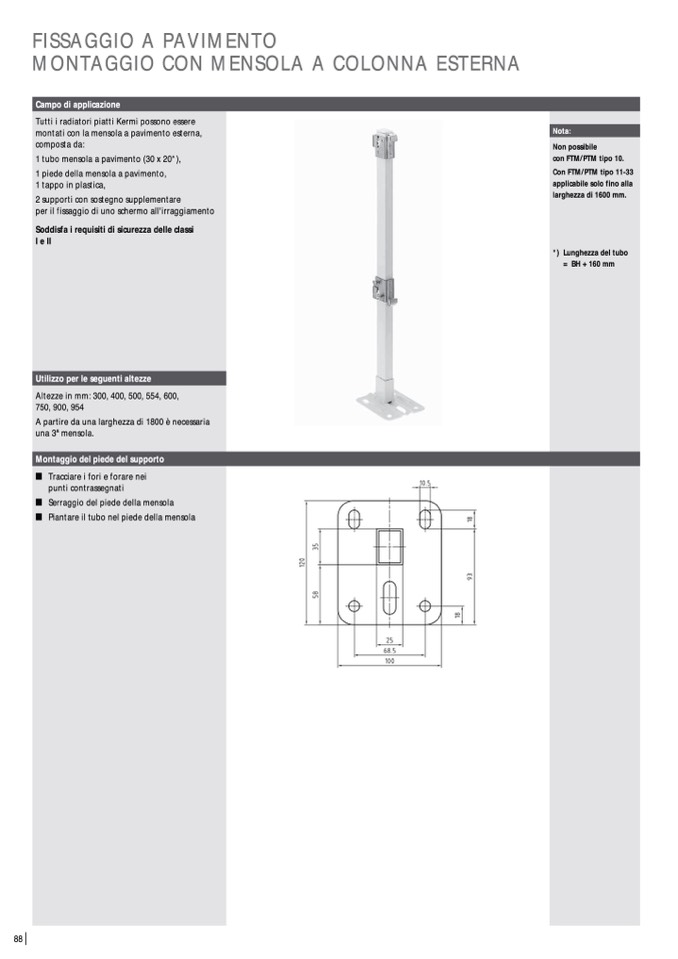

FISSAGGIO A PAVIMENTO

MONTAGGIO CON MENSOLA A COLONNA ESTERNA

Campo di applicazione

Tutti i radiatori piatti Kermi possono essere

montati con la mensola a pavimento esterna,

composta da:

1 tubo mensola a pavimento (30 x 20*),

1 piede della mensola a pavimento,

1 tappo in plastica,

2 supporti con sostegno supplementare

per il fissaggio di uno schermo all'irraggiamento

Soddisfa i requisiti di sicurezza delle classi

I e II

Altezze in mm: 300, 400, 500, 554, 600,

750, 900, 954

A partire da una larghezza di 1800 è necessaria

una 3a mensola.

Nota:

Non possibile

con FTM/PTM tipo 10.

Con FTM/PTM tipo 11-33

applicabile solo fino alla

larghezza di 1600 mm.

*) Lunghezza del tubo

= BH+160mm

Utilizzo per le seguenti altezze

Montaggio del piede del supporto

W Tracciareiforieforarenei

punti contrassegnati

W Serraggiodelpiededellamensola

W Piantareiltubonelpiededellamensola
