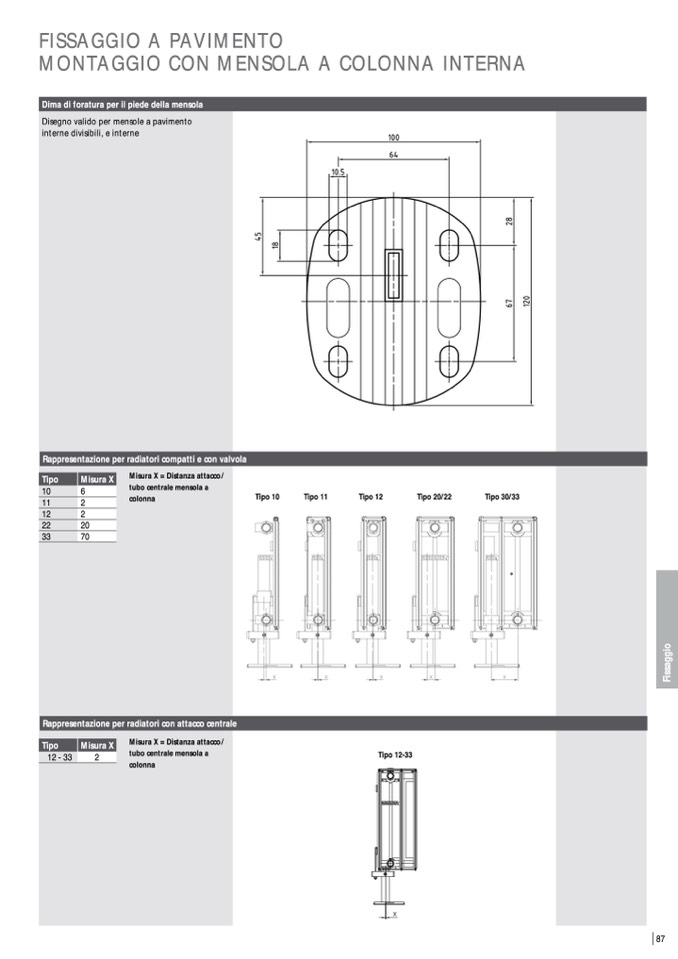

FISSAGGIO A PAVIMENTO

MONTAGGIO CON MENSOLA A COLONNA INTERNA

Dima di foratura per il piede della mensola

Disegno valido per mensole a pavimento

interne divisibili, e interne

Rappresentazione per radiatori compatti e con valvola

Tipo

Misura X

10

6

11

2

12

2

22

20

33

70

Misura X = Distanza attacco/

tubo centrale mensola a

colonna

Tipo 10

Tipo 11

Tipo 12

Tipo 20/22

Tipo 30/33

F

i

s

s

a

g

g

i

o

Rappresentazione per radiatori con attacco centrale

Tipo

12 - 33

Misura X

2

Misura X = Distanza attacco/

tubo centrale mensola a

colonna

Tipo 12-33

87
