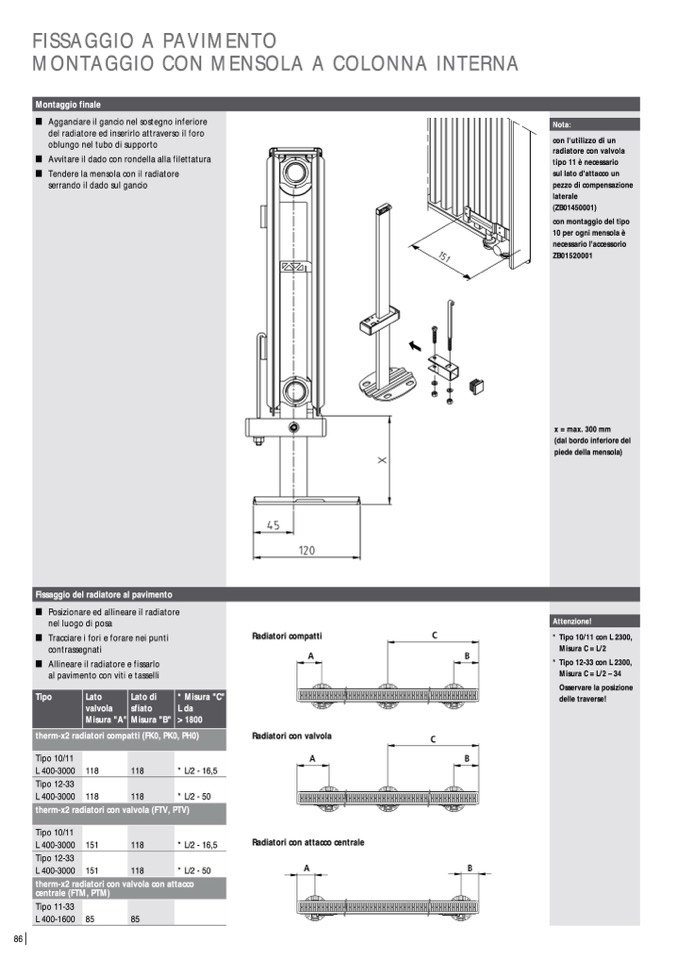

FISSAGGIO A PAVIMENTO
MONTAGGIO CON MENSOLA A COLONNA INTERNA
Montaggio finale
W Agganciareilgancionelsostegnoinferiore
del radiatore ed inserirlo attraverso il foro
oblungo nel tubo di supporto
W Avvitareildadoconrondellaallafilettatura
W Tendere la mensola con il radiatore
serrando il dado sul gancio
Nota:
con l'utilizzo di un
radiatore con valvola
tipo 11 è necessario
sul lato d'attacco un
pezzo di compensazione
laterale
(ZB01450001)
con montaggio del tipo
10 per ogni mensola è
necessario l'accessorio
ZB01520001
Fissaggio del radiatore al pavimento
W Posizionareedallineareilradiatore
nel luogo di posa
W Tracciareiforieforareneipunti
contrassegnati
W Allineareilradiatoreefissarlo
al pavimento con viti e tasselli
Tipo
Lato
Lato di
valvola
sfiato
Radiatori compatti
Attenzione!
* Tipo 10/11 con L 2300,
Misura C = L/2
* Tipo 12-33 con L 2300,
Misura C = L/2 – 34
Osservare la posizione
delle traverse!
* Misura "C"
L da
> 1800
Misura "A" Misura "B"
therm-x2 radiatori compatti (FK0, PK0, PH0)
Radiatori con valvola
Tipo 10/11
L 400-3000 118
118
*L/2- 16,5
Tipo 12-33
L 400-3000 118
118
*L/2- 50
therm-x2 radiatori con valvola (FTV, PTV)
Tipo 10/11
L 400-3000 151
118
*L/2- 16,5
Tipo 12-33
L 400-3000 151
118
*L/2- 50
therm-x2 radiatori con valvola con attacco
centrale (FTM, PTM)
Tipo 11-33
L 400-1600 85
85
Radiatori con attacco centrale
x = max. 300 mm
(dal bordo inferiore del
piede della mensola)
