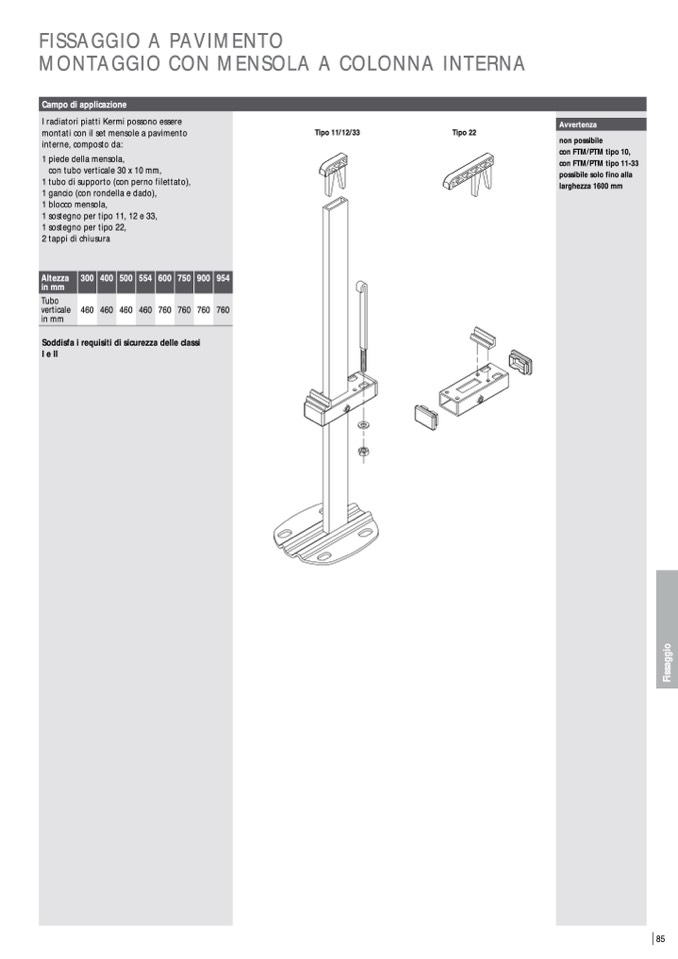

FISSAGGIO A PAVIMENTO

MONTAGGIO CON MENSOLA A COLONNA INTERNA

Campo di applicazione

I radiatori piatti Kermi possono essere

montati con il set mensole a pavimento

interne, composto da:

1 piede della mensola,

con tubo verticale 30 x 10 mm,

1 tubo di supporto (con perno filettato),

1 gancio (con rondella e dado),

1 blocco mensola,

1 sostegno per tipo 11, 12 e 33,

1 sostegno per tipo 22,

2 tappi di chiusura

Avvertenza

non possibile

con FTM/PTM tipo 10,

con FTM/PTM tipo 11-33

possibile solo fino alla

larghezza 1600 mm

Altezza

in mm

Tubo

verticale

in mm

300

460

400

460

500

460

554

460

600

760

750

760

900

760

954

760

Soddisfa i requisiti di sicurezza delle classi

I e II

Tipo 11/12/33

Tipo 22
