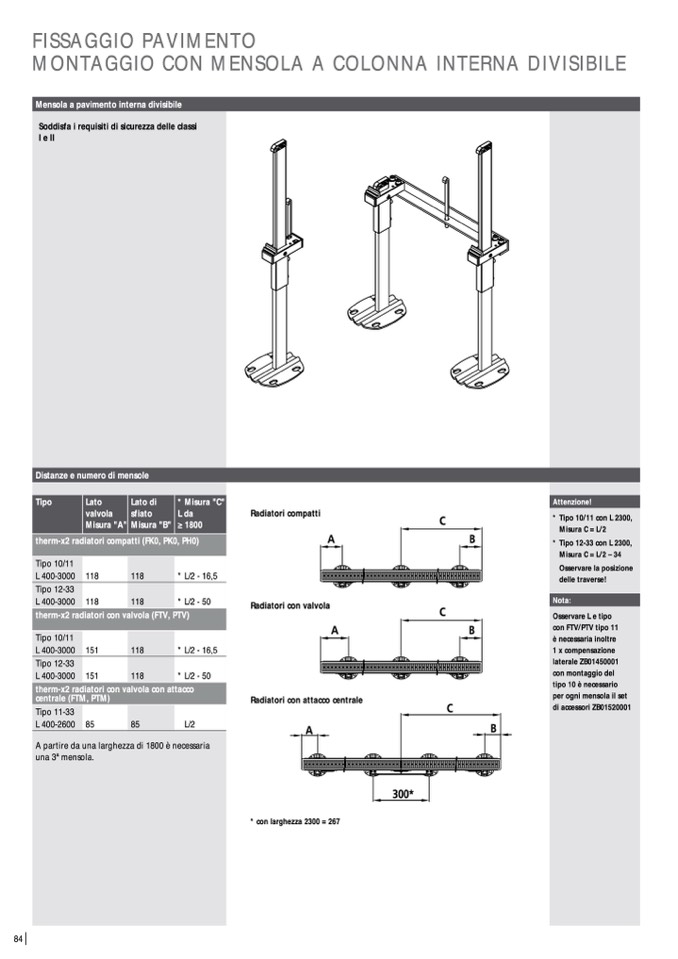

FISSAGGIO PAVIMENTO
MONTAGGIO CON MENSOLA A COLONNA INTERNA DIVISIBILE
Mensola a pavimento interna divisibile
Soddisfa i requisiti di sicurezza delle classi
I e II
Distanze e numero di mensole
Tipo
Lato
Lato di
valvola
sfiato
* Misura "C"
L da
� 1800
Radiatori compatti
Attenzione!
* Tipo 10/11 con L 2300,
Misura C = L/2
* Tipo 12-33 con L 2300,
Misura C = L/2 – 34
Osservare la posizione
delle traverse!
Nota:
Osservare L e tipo
con FTV/PTV tipo 11
è necessaria inoltre
1 x compensazione
laterale ZB01450001
con montaggio del
tipo 10 è necessario
per ogni mensola il set
di accessori ZB01520001
Misura "A" Misura "B"
therm-x2 radiatori compatti (FK0, PK0, PH0)
C
Tipo 10/11
L 400-3000
Tipo 12-33
L 400-3000
therm-x2 radiatori con valvola (FTV, PTV)
Tipo 10/11
L 400-3000
Tipo 12-33
L 400-3000
118
118
*L/2- 16,5
118
118
*L/2- 50
151
118
*L/2-
151
118
*L/2- 50
Radiatori con valvola
16,5
A partire da una larghezza di 1800 è necessaria
una 3a mensola.
therm-x2 radiatori con valvola con attacco
centrale (FTM, PTM)
Tipo 11-33
L 400-2600 85
85
L/2
Radiatori con attacco centrale
Kompakt-Heizkörper
A
B
C
A
B
Ventil-Heizkörper
Mittenanschluss-Heizkörper
A
* con larghezza 2300 = 267
C
B
300*
