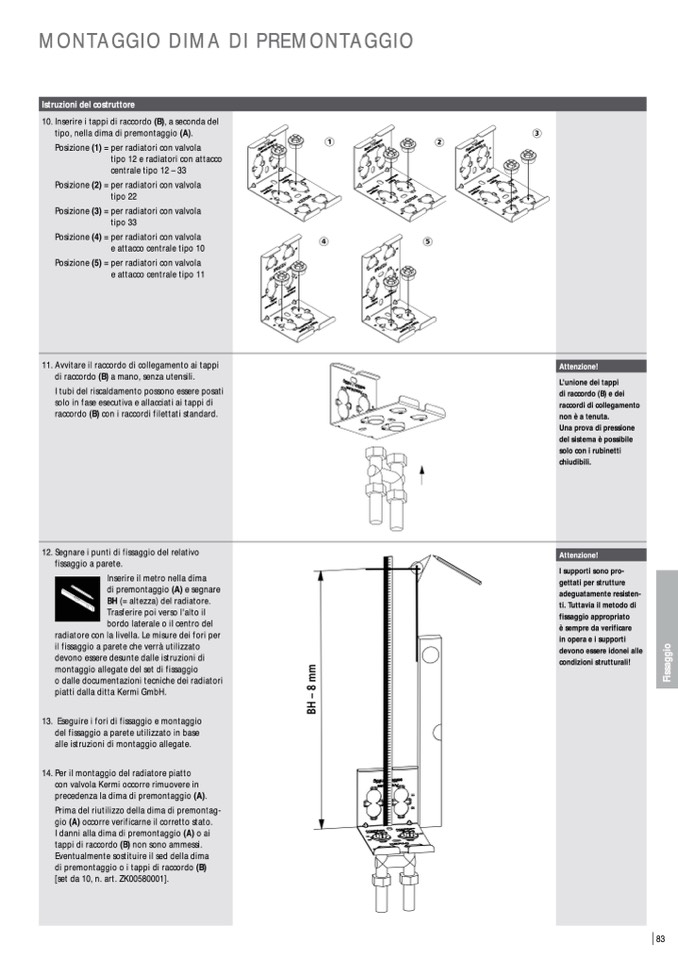

MONTAGGIO DIMA DI PREMONTAGGIO

Istruzioni del costruttore

10. Inserire i tappi di raccordo (B), a seconda del

tipo, nella dima di premontaggio (A).

Posizione (1) = per radiatori con valvola

tipo 12 e radiatori con attacco

centrale tipo 12 – 33

Posizione (2) = per radiatori con valvola

tipo 22

Posizione (3) = per radiatori con valvola

tipo 33

Posizione (4) = per radiatori con valvola

e attacco centrale tipo 10

Posizione (5) = per radiatori con valvola

e attacco centrale tipo 11

11. Avvitare il raccordo di collegamento ai tappi

di raccordo (B) a mano, senza utensili.

I tubi del riscaldamento possono essere posati

solo in fase esecutiva e allacciati ai tappi di

raccordo (B) con i raccordi filettati standard.

12. Segnare i punti di fissaggio del relativo

fissaggio a parete.

Inserire il metro nella dima

di premontaggio (A) e segnare

BH (= altezza) del radiatore.

Trasferire poi verso l'alto il

bordo laterale o il centro del

radiatore con la livella. Le misure dei fori per

il fissaggio a parete che verrà utilizzato

devono essere desunte dalle istruzioni di

montaggio allegate del set di fissaggio

o dalle documentazioni tecniche dei radiatori

piatti dalla ditta Kermi GmbH.

13. Eseguire i fori di fissaggio e montaggio

del fissaggio a parete utilizzato in base

alle istruzioni di montaggio allegate.

14. Per il montaggio del radiatore piatto

con valvola Kermi occorre rimuovere in

precedenza la dima di premontaggio (A).

Prima del riutilizzo della dima di premontag-

gio (A) occorre verificarne il corretto stato.

I danni alla dima di premontaggio (A) o ai

tappi di raccordo (B) non sono ammessi.

Eventualmente sostituire il sed della dima

di premontaggio o i tappi di raccordo (B)

[set da 10, n. art. ZK00580001].

Attenzione!

L'unione dei tappi

di raccordo (B) e dei

raccordi di collegamento

non è a tenuta.

Una prova di pressione

del sistema è possibile

solo con i rubinetti

chiudibili.

Attenzione!

I supporti sono pro-

gettati per strutture

adeguatamente resisten-

ti. Tuttavia il metodo di

fissaggio appropriato

è sempre da verificare

in opera e i supporti

devono essere idonei alle

condizioni strutturali!
