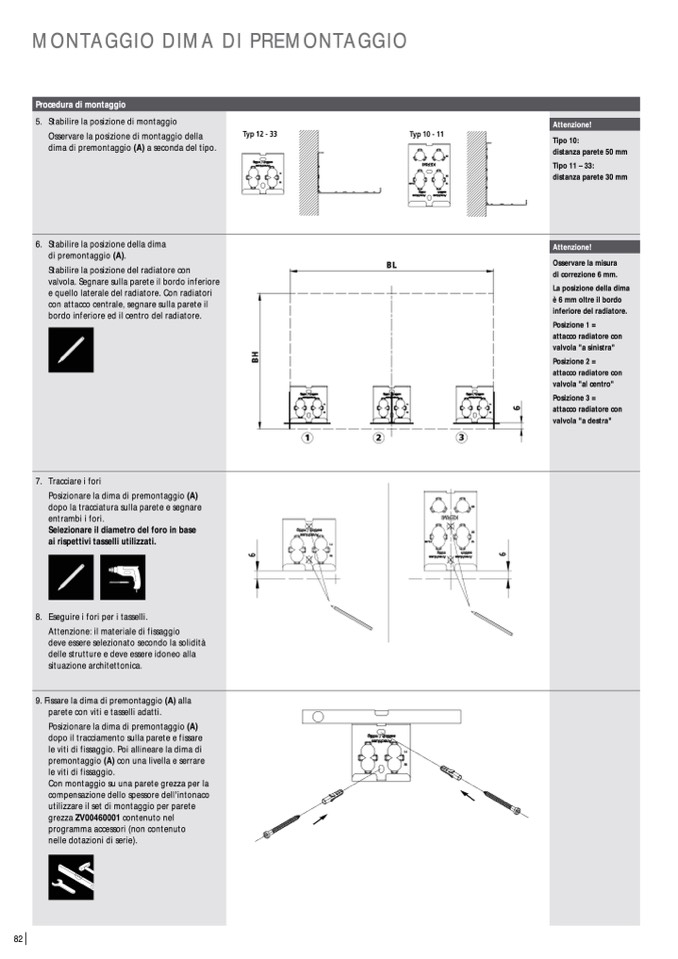

MONTAGGIO DIMA DI PREMONTAGGIO

Procedura di montaggio

5. Stabilire la posizione di montaggio

Osservare la posizione di montaggio della

dima di premontaggio (A) a seconda del tipo.

6. Stabilire la posizione della dima

di premontaggio (A).

Stabilire la posizione del radiatore con

valvola. Segnare sulla parete il bordo inferiore

e quello laterale del radiatore. Con radiatori

con attacco centrale, segnare sulla parete il

bordo inferiore ed il centro del radiatore.

Attenzione!

Tipo 10:

distanza parete 50 mm

Tipo 11 – 33:

distanza parete 30 mm

Attenzione!

Osservare la misura

di correzione 6 mm.

La posizione della dima

è 6 mm oltre il bordo

inferiore del radiatore.

Posizione 1 =

attacco radiatore con

valvola "a sinistra"

Posizione 2 =

attacco radiatore con

valvola "al centro"

Posizione 3 =

attacco radiatore con

valvola "a destra"

7. Tracciare i fori

Posizionare la dima di premontaggio (A)

dopo la tracciatura sulla parete e segnare

entrambi i fori.

Selezionare il diametro del foro in base

ai rispettivi tasselli utilizzati.

8. Eseguire i fori per i tasselli.

Attenzione: il materiale di fissaggio

deve essere selezionato secondo la solidità

delle strutture e deve essere idoneo alla

situazione architettonica.

9. Fissare la dima di premontaggio (A) alla

parete con viti e tasselli adatti.

Posizionare la dima di premontaggio (A)

dopo il tracciamento sulla parete e fissare

le viti di fissaggio. Poi allineare la dima di

premontaggio (A) con una livella e serrare

le viti di fissaggio.

Con montaggio su una parete grezza per la

compensazione dello spessore dell'intonaco

utilizzare il set di montaggio per parete

grezza ZV00460001 contenuto nel

programma accessori (non contenuto

nelle dotazioni di serie).
